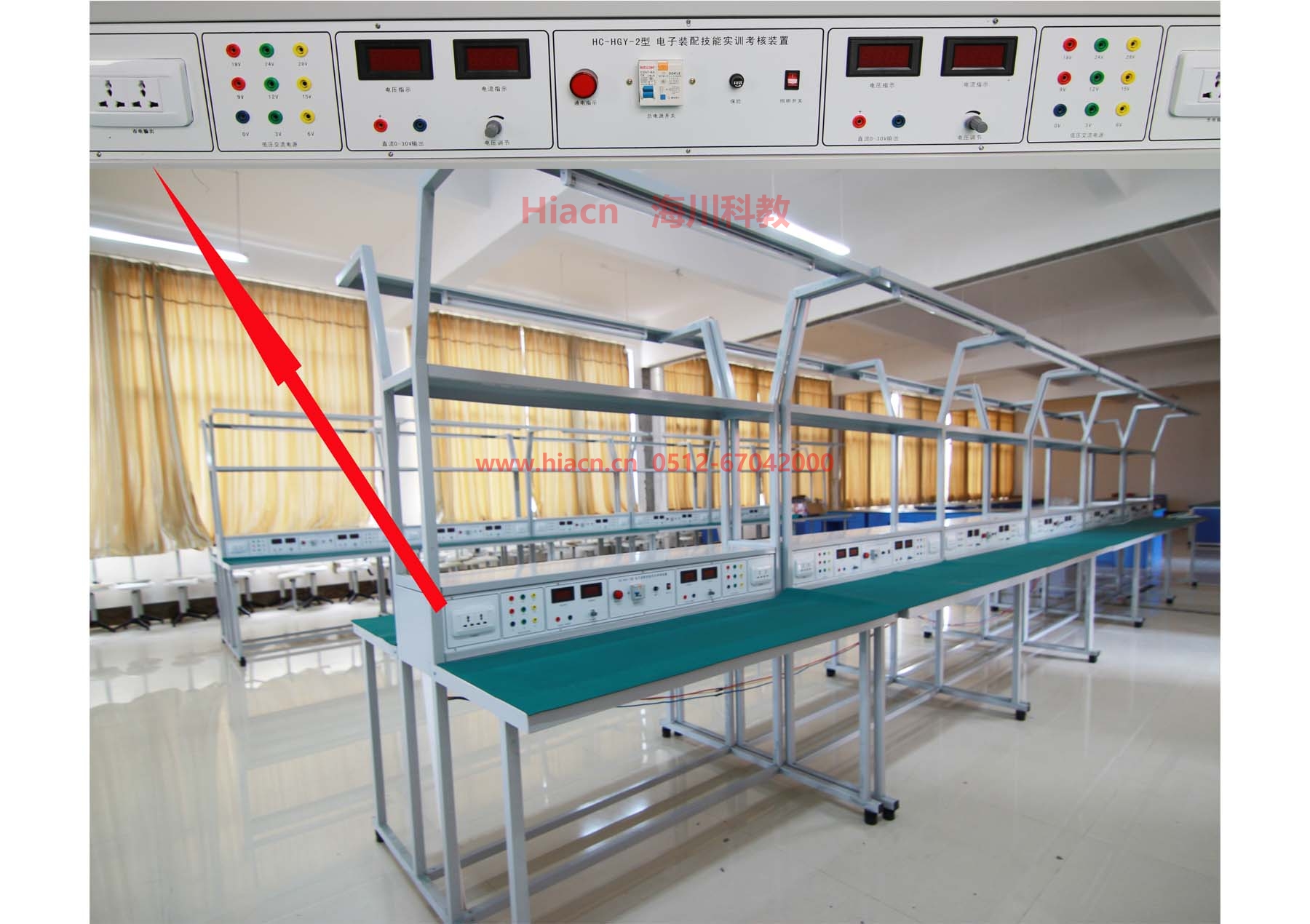

HC-HGY-2型 電子裝配技能實訓考核裝置(雙面四工位)

●性能特點要求:
（一）通用性強：即可通過實訓臺的編制組成多種產品生產流水線，配置器材后完成產品的電子工藝實訓，也可單臺獨立作為電子技能實訓平臺使用。
（二）綜合性強：可作為電子、電工、機械等專業課程手工焊接實訓、SMT焊接實訓、電子裝配實訓、整機裝配維修實訓平臺。
（三）功能齊全：提供穩壓電源、交流低壓電流、函數發生器、蜂鳴器、多路插座、調壓器等，為電子產品的測量調試和開發新產品提供豐富的資源。安裝日光燈照明、看板（用來夾資料）、儀器架、工具架。
●主要技術指標：
（一）輸入電源：?jiǎn)蜗嗳€ 220V±10%  50Hz
（二）輸出電源：
直流穩壓電源：二路0-30V穩壓直流電源輸出，內置式繼電器自動換檔，多圈電位器連續調節，最大輸出電流2A，具有預設式限流保護功能，數字顯示電流電壓；
（三）工作環境：溫度-10℃～+40℃
（四）裝置容量：＜500VA
（五）外形尺寸：1200mm×750mm×2000mm
●裝置的基本配置

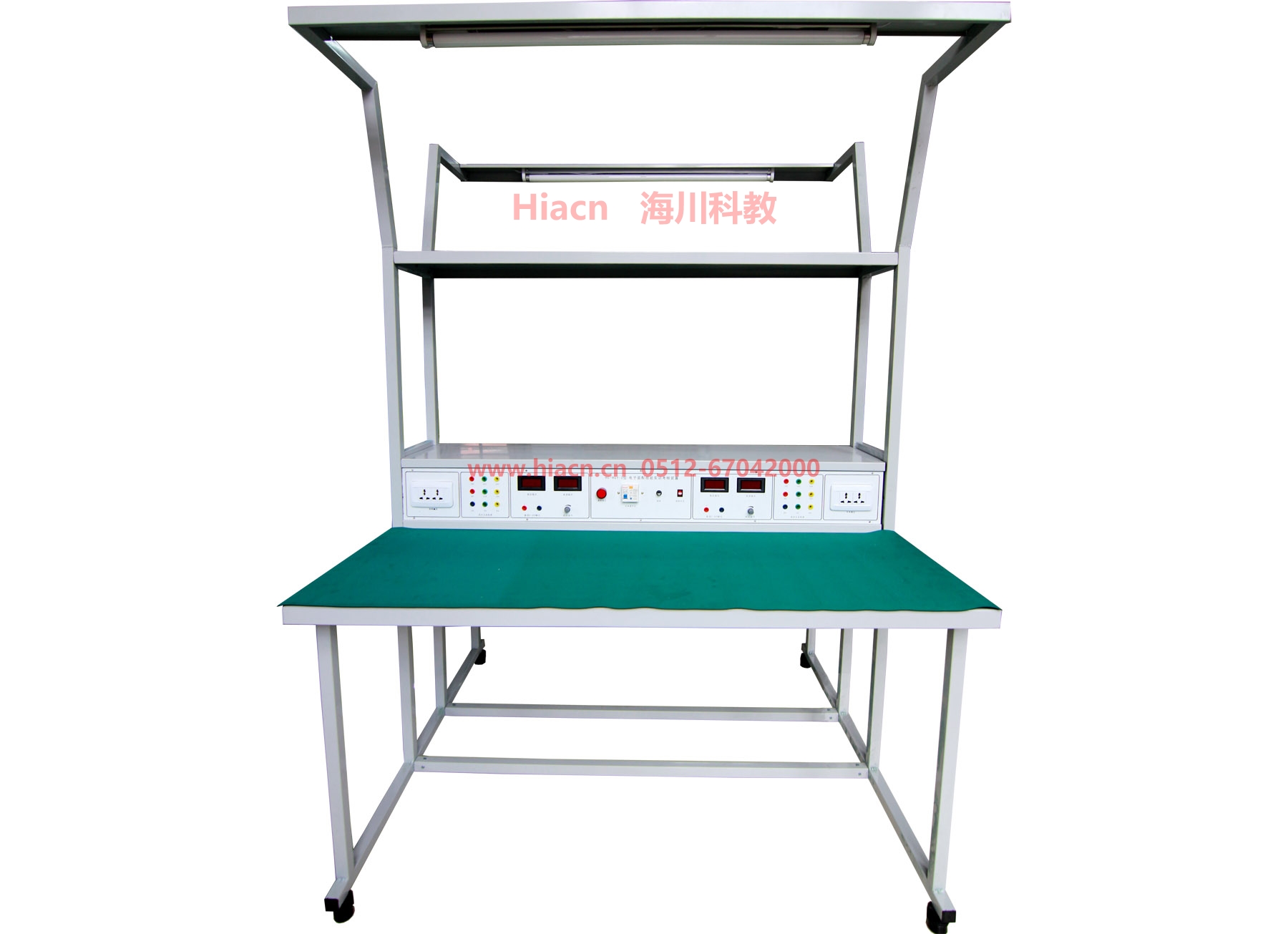

實訓臺由實訓桌、控制柜、功能屏、工具包等組成。
（一）實訓桌：鋼木結構，桌面為防靜電、耐磨材料制成。
（二）控制柜：提供交直流電源、信號源、安全插座等。
（三）工具套件：MF-47萬用表1只、剝線鉗1把、尖嘴鉗1把、斜口鉗1把、大小 + 字螺絲刀各1把、大小-字螺絲刀各1把、鑷子1把、剪刀1把、烙鐵1把、吸錫器1把、焊錫絲、松香若干。
（四）示波器（校方自備）
●實訓項目
任務一：多路搶答器生產
1) 多路搶答器元器件認識及測量
2) 多路搶答器原理圖識讀及工藝文件填寫
3) 多路搶答器裝配工具與準備工藝
4) 多路搶答器主板焊接
5) 多路搶答器主板調試
6) 多路搶答器電路板檢驗
任務二：LED數字電子鐘生產
1)  LED數字電子鐘元器件認識及測量
2)  LED數字電子鐘原理圖的識讀及工藝文件填寫
3)  LED數字電子鐘的裝配工具與準備工藝
4)  LED數字電子鐘主板焊接
5)  LED數字電子鐘主板調試
6)  LED數字電子鐘主板檢驗
任務三：六管超外差式調頻收音機整機生產
1) 調頻收音機元器件認識及測量
2) 調頻收音機原理圖識讀及工藝文件填寫
3) 調頻收音機常用裝配工具與準備工藝
4) 六管超外差式調頻收音機主板焊接
5) 六管超外差式調頻收音機整機調試
6) 六管超外差式調頻收音機整機檢驗
7)  六管超外差式調頻收音機整機包裝
任務四：數字電壓表生產
1) 數字電壓表元器件認識及測量
2) 數字電壓表原理圖識讀及工藝文件填寫
3)  數字電壓表裝配工具與準備工藝
4)  數字電壓表主板焊接
5) 數字電壓表主板調試
6) 數字電壓表電路板檢驗
任務五：太陽能發電裝置生產
1) 太陽能發電裝置的元器件認識及測量
2) 太陽能發電裝置的原理圖識讀及工藝文件填寫
3) 太陽能發電裝置的裝配工具與準備工藝
4) 太陽能發電裝置的主板焊接
5) 太陽能發電裝置的主板調試
6) 太陽能發電裝置的電路板檢驗
任務六：六位數顯頻率計生產
1) 六位數顯頻率計元器件認識及測量
2) 六位數顯頻率計原理圖識讀及工藝文件填寫
3) 六位數顯頻率計裝配工具與準備工藝
4) 六位數顯頻率計主板焊接
5) 六位數顯頻率計主板調試
6) 六位數顯頻率計電路板檢驗
…………….……………….………………………………………………………………………………………………
