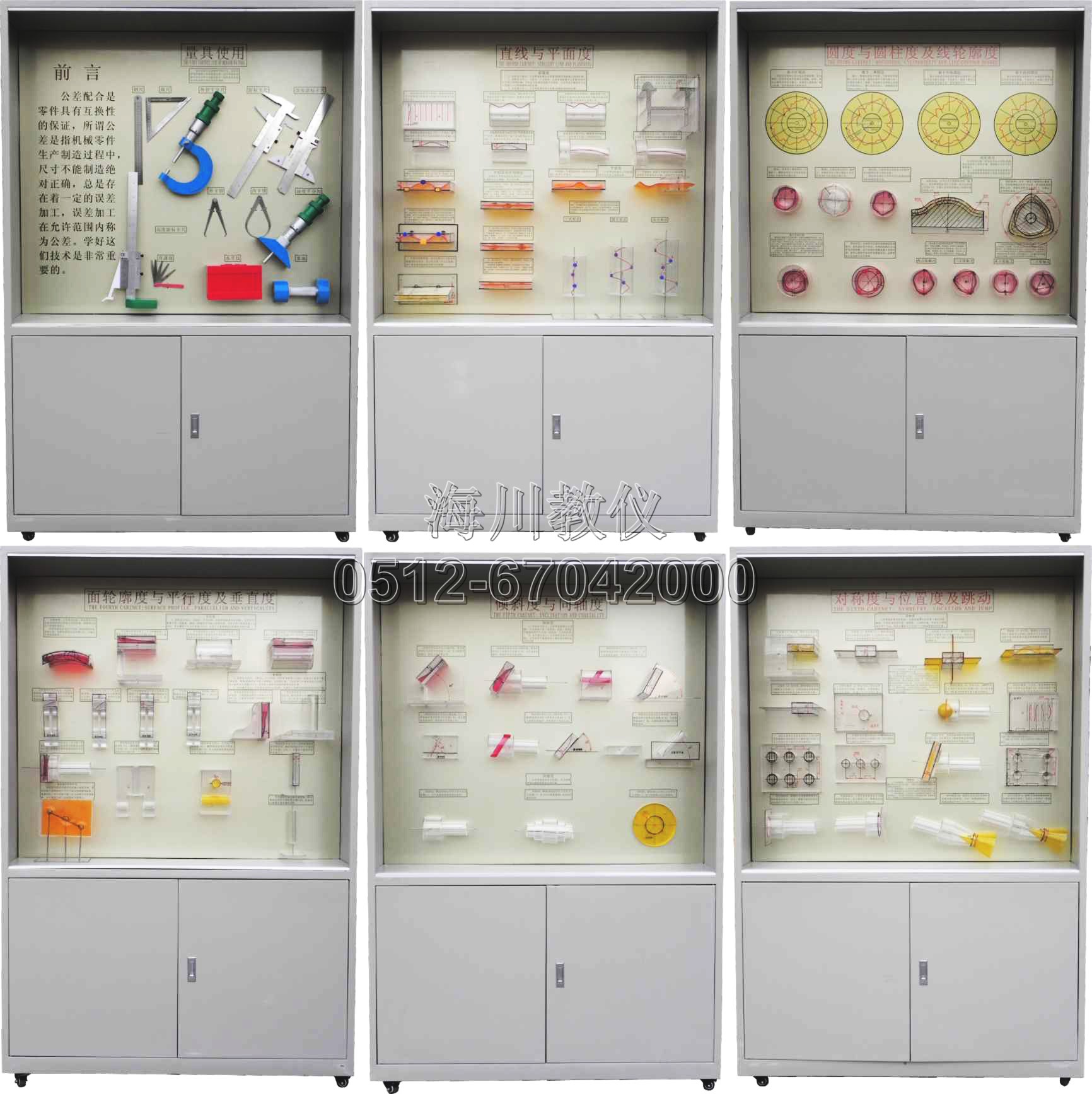

序號和名稱 | 陳列柜內模型內容 |

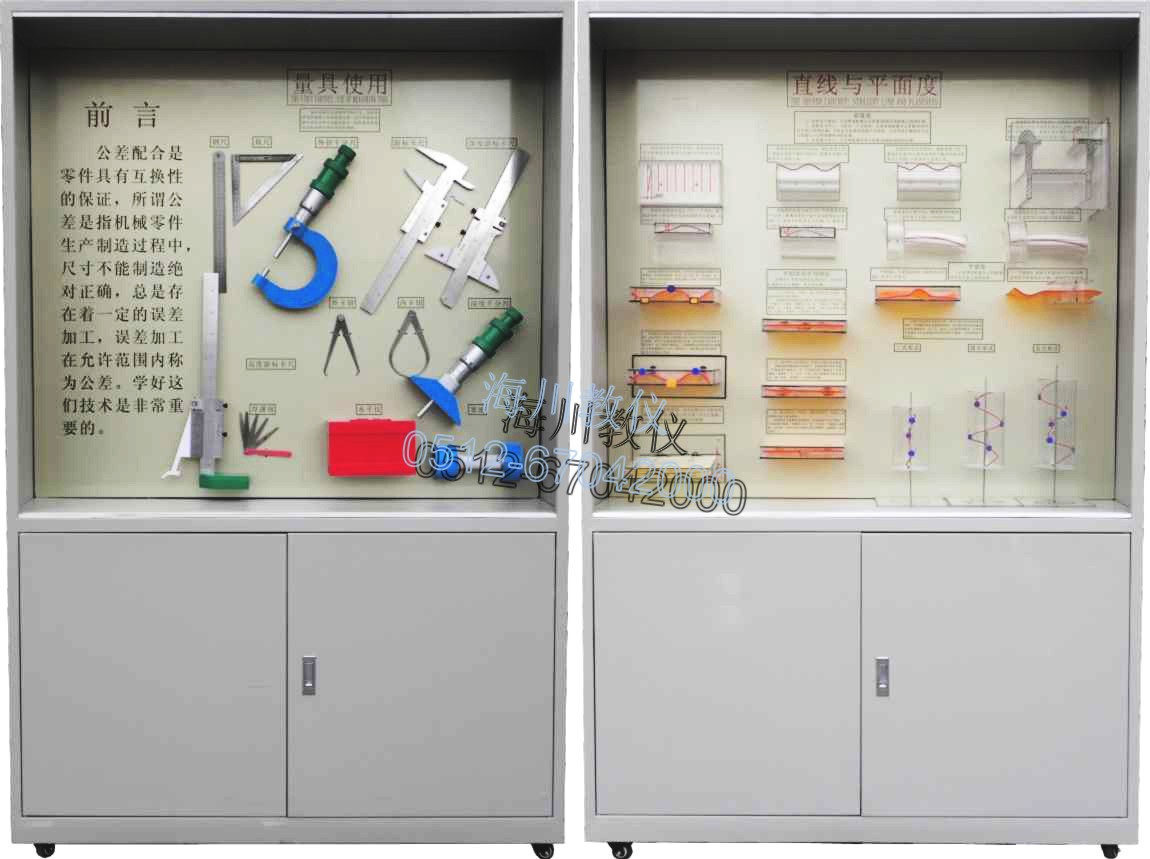

第一柜 量具的使用 | 帶深度的游標卡尺;高度游標卡尺;外徑千分尺;深度游標卡尺;深度千分尺;外卡鉗;內卡鉗;塞規;水平儀;厚薄規。 |
第二柜 直線與平面度 | 直 線度(1給定方向)3件;直線度(2在給定向上)一個方向;直線度(互相垂直的兩個方向);直線度(在任意方向上)2件;平面度2件;平面度誤差判別法 (1) 三個高點與一個低點;(2)兩個高點與二個低點;(3)兩個高點與一個低點:直線度誤差判別法(給定平面內);直線度誤差判別法(給定方向);直線度誤差 判別法(任意方向)3件; |
第三柜 圓度與圓柱度及線輪廓度 | 圓度2件;圓柱度;線輪廓度2件;圓度誤差判變法;最小二乘圓心;最小外接圓圓心2件;最大內接圓圓心2件;圓度最小包容區; |
第四柜 面輪廓度與平行度及垂直度 | 面 輪廓度;平行度(1)一個方向a面對面;平行度(1)一個方向b線對面;平行度(1)一個方向c面對線;平行度(1)一個方向d線對線2件;平行度 (2)互相垂直的兩個方向;平行度在任意方向上;垂直度一個方向a面對面;垂直度一個方向b線對面;垂直度一個方向c面對線;垂直度一個方向d線對線2 件;垂直度(2)互相垂直的兩個方向;垂直度在任意方向上(線對面);垂直度誤差判別法。 |
第五柜 傾斜度與同軸度 | 傾斜度在給定方向上a面對面;傾斜度在給定方向上b面對線;傾斜度在給定方向上c線對線3件;傾斜度在任意方向上線對面;同軸度3件。 |
第六柜 對稱度與位置及跳動 | 對稱度a面對面;對稱度b線對面2件;對稱度面對線;對稱度線對線;位置度1點的位置度2件;位置度2線的位置度2件;位置度2在任意方向上2件;面的位置度;復合位置度;圓跳動1徑向圓跳動2件;斜向圓跳動2件。 |
