產品名稱:焊、鉚工工藝學示教陳列柜

規格型號:HC-CHM-10型

產品價格:聯系客服

基礎參數:

返回機械教學陳列柜產品中心

  • 產品概述
  • 技術參數
  • 實驗項目
  • 相關產品

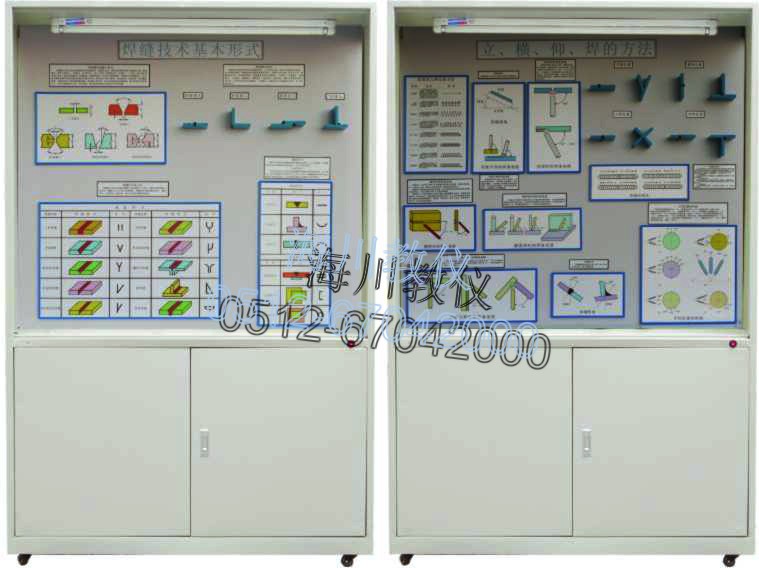

焊、鉚工工藝學示教陳列柜
一、概述
為了滿足教學需求,不斷提高技工學校的培訓質量,強調了基本理論和基本技能的訓練。焊、鉚工在機械制造工業中,使兩個或兩個以上零件聯接在一起的方法有螺 釘聯接、鉚釘聯接和焊接。焊接就是利用兩個物體原子間產生的結合作用來實現聯接。本套陳列柜共分10個柜。
二、性能規格特點
(1) 陳列柜中的每個模型都配備了指示燈和創新原理分析及設計過程文字說明。
(2)柜內板面鋁塑夾層板。
(3)陳列柜外形尺寸:1200mm寬×450mm厚×1800mm高。
(4)柜體材質:有鋼柜和鋁合金+板材兩種柜體可選。

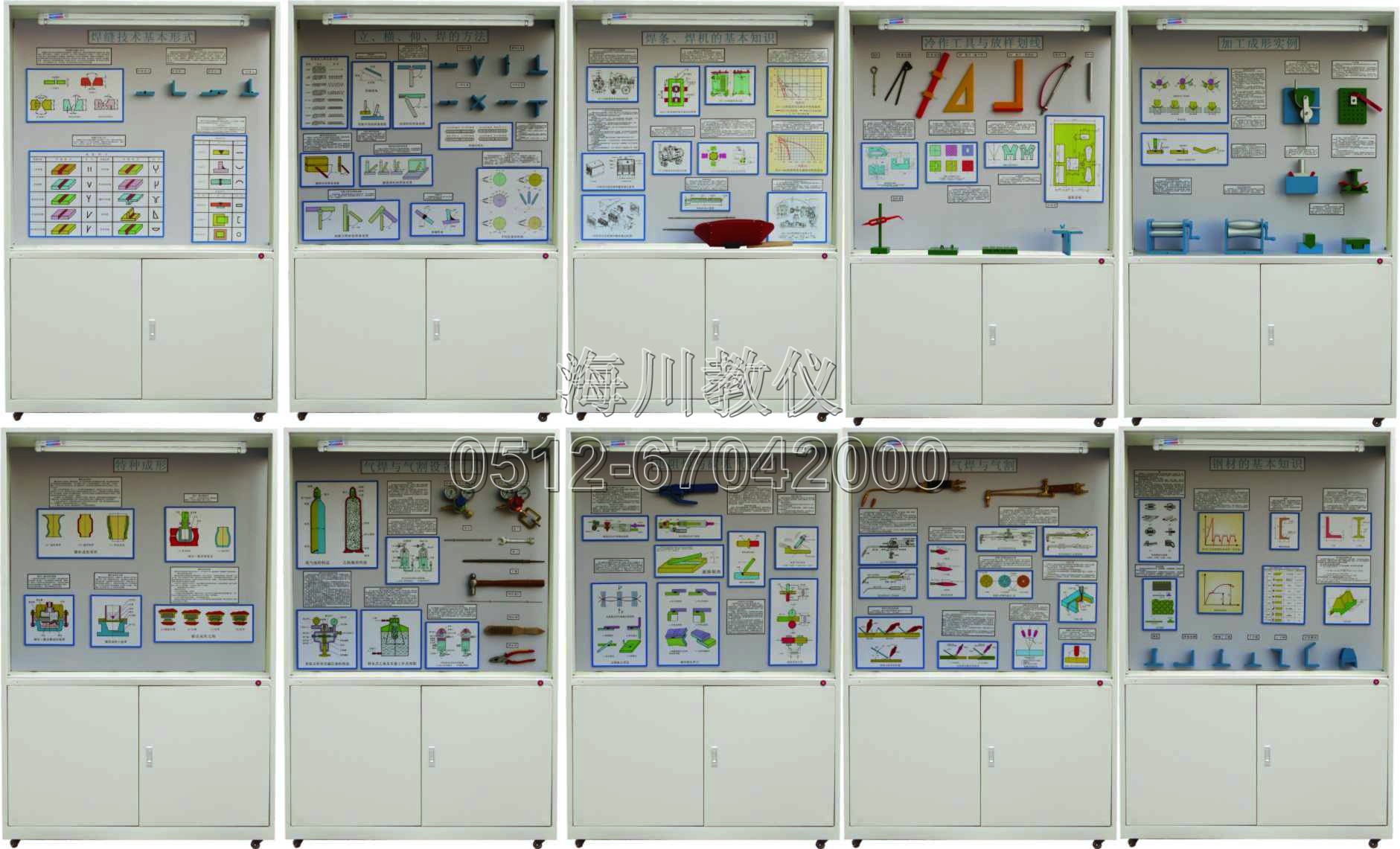

三、各柜內容如下:


序號與名稱 陳列柜內容
第一柜
焊縫技術基本形成
對接接頭不開坡口單面焊焊縫、對接接頭V形坡口、雙面焊焊縫、對接接頭K形坡 口(對稱)雙面焊焊縫、對接接頭X形坡口(對稱)雙面焊焊縫、角接接頭不開坡口平接與錯邊雙面焊焊接縫、角接接頭K形坡口雙面焊焊接、T字接頭單邊V形坡 口雙面焊焊縫、搭接接頭圓孔塞焊焊縫、搭接接頭不開坡口雙面焊焊縫
第二柜
立橫仰焊的方法
平焊縫、橫焊縫、立焊縫、仰焊縫
第三柜
焊條、焊機的基本知識
焊條組成示意、獨立電感式焊機的電路原理、復合式焊接變壓器的構造原理、BX-500型焊接變壓器的內部接線
第四柜
氣焊與氣割
焊炬傾斜角與焊件厚度的關系、焊炬與焊絲的位置、焊炬與焊絲的運走(a、b、c)、仰焊時焊炬與焊絲對與焊件傾斜角、割嘴的傾斜角與割件厚度的關系、割嘴沿氣割方向傾角
第五柜
氣焊與氣割設備工具
氧氣瓶的構造、乙炔瓶的構造、單級反作用式減壓器的構造、單級正作用式減壓器的構造、低壓焊炬的構造、低壓割炬的構造、活辨式氧氣閥、乙炔瓶閥的構造
第六柜
電阻焊與碳弧氣刨
點焊示意、點焊接頭型式(4種)、縫焊示意、縫焊接頭型式(6種)、碳弧氣刨示意、側面送風式氣刨槍結構、圓周送風式氣刨槍結構、低碳剛刨削后刨槽表面的硬化層、碳棒傾角
第七柜
鋼材的基本知識
鋼板、不等邊角鋼、等邊角鋼、球扁鋼、雙球面扁鋼、扁鋼、鋼管、槽鋼、T型鋼、工字鋼、圓鋼、半圓鋼、方鋼、異型鋼材、鋼軌、船用球緣角鋼、球緣丁字鋼、乙字鋼、異型槽鋼
第八柜
冷作工具與放樣劃法
圓規、長桿圓規、角尺、劃線規、曲線尺、放樣基準的選擇、排樣比較、圓環零件的下料放案、手錘、平錘、型錘、摔錘、手剪刀、內卡鉗、外鉗
第九柜
加工成型、實例
正四棱錐筒的展開、四棱柱管的展開、頂口傾斜圓錐管的展開、兩節等徑90o彎頭的展開、圓頂細長圓底渡連接管的展開、圓方過渡接頭的展開、等徑直交三通管的展開、異徑Y(jié)形三通管的展開、方圓過渡褲形管的展開
第十柜
特種成形
爆炸成形零件(鼓形零件、襯里成形)、橡皮成形、液壓橡皮模脹形 (脹形裝置、脹形零件)液壓-橡皮模成形裝置爆炸成形示意


 .......................................................................................................................................................................................................................................................................................................................................................................
特別說明:

    海川會盡力為您提供標準、全面的信息,但信息中的數據和參數可能隨時會更新調整。
    產品圖片僅供參考,請以銷售實物為準。
    產品內容如有變動,恕不另行通知
