一、概述

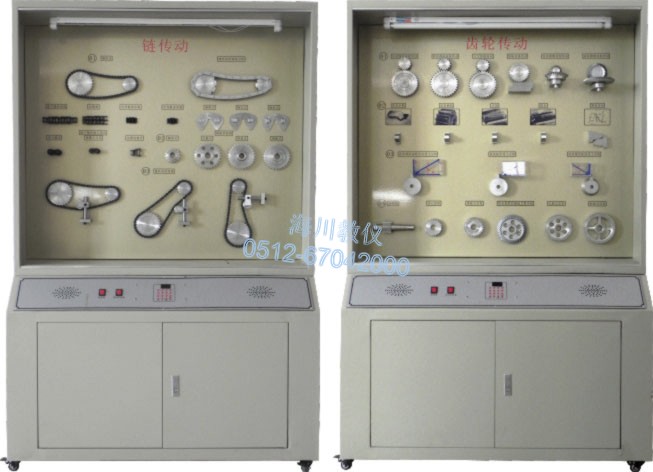

鋁制機械零件陳列柜是在原20型和18型陳列柜基礎上通過精選陳列內容后，設計而成的新型陳列柜，其優點是較大的減少陳列柜的占地面積，特別適用于實驗室面積較緊湊的實驗室陳列。具有多功能語音播放控制系統。語音解說同步演示，采用單獨驅動由電腦或電子設備控制運轉演示，可由遙控控制順序自動運行講解，又能根據教材、教學需要而遙控任意選擇還是單獨演示。本陳列柜主要展示，聯接傳動，軸承及其他通用零件的基本類型結構形式和設計應用知識等內容。
二、性能特點
1、 陳列柜中采用PVC作成圖表與文字說明。
2、 陳列柜采用SPP冷軋板制作，柜體里板面用鋁塑板。
3、 規格：1200×530×1900mm；
4、 微電腦語音控制系統；
5、 零件以鋁合金制作為主，部分模型如減速器外殼采用亞克力制作；
6、 配備照明日光燈。
7、 柜體材質：有鋼柜和鋁合金+板材兩種柜體可選。
三、 陳列柜內容
| 序號和名稱 | 陳列柜內模型內容 |
| 第一柜 螺紋聯接及應用 | 一、螺紋類型 1）普通螺紋精牙 2）普通螺紋細牙3）圓柱管螺紋4）圓錐管螺紋5）圓錐螺紋 6）矩形螺紋7）梯形螺紋8）鋸齒形螺紋 二、螺紋聯接基本類型 1）螺本聯接2）雙頭螺柱螺接3）螺釘聯接4）緊定螺釘聯接5）地腳螺栓聯接 三、標準聯接體 1）六角頭螺栓2）螺栓3）螺釘4）緊定螺釘 5）六角螺母6）墊圈 四、螺紋聯接防松裝置 1）對頂螺母2）彈簧墊圈3）自鎖螺母4）開口銷與六角槽螺母 5）串聯鋼絲 五、提高強度措施 1）腰狀桿螺栓2）空心螺栓3）軟墊片密封4）密封環密封5）懸置螺母6）懸置螺母7）環槽螺母8）內斜螺母9）特殊螺母10）卸載槽11）卸載過渡結構12）球面墊圈 13）腰環螺栓聯接 六、螺旋傳動應用 1）螺旋傳動運動形式2）桌虎鉗3）螺旋千斤頂 |
| 第二柜 鍵、花鍵、無鍵、銷、鉚接、焊接、膠接 | 一、鍵聯接 1）平鍵聯接2）半圓鍵聯接3）楔鍵聯接4）切向鍵聯接 二、花鍵聯接 1）矩形花鍵聯接2）漸開線花鍵聯接3）三角形花鍵聯接4）無鍵聯接 三、銷聯接 1）圓銷聯接2）圓錐銷聯接3）槽銷聯接4）開口銷聯接 四、鉚接 1）搭接縫2）單蓋板對接縫3）雙蓋板對接縫 五、焊接 1）搭接填角焊縫2）對接焊縫3）邊緣焊縫 六、膠接 1）膠接組合蝸輪2）螺紋接套與管件膠接3）蒙皮與型材膠接4）蜂窩結構填件 |
| 第三柜 帶傳動 |
一、帶的各種類型 1）圓帶2）平支帶3）V型帶4）活動V型帶5）帆布帶6）同步帶7）多楔帶8）平膠帶 二、帶傳動的類型 1）平行帶傳動2）V型帶傳動3）同步齒型帶傳動 三、帶的張緊裝置 1）張緊輪裝置2）滑道式定期張緊裝置3）自動張緊裝置 四、帶輪結構 1）實心式2）腹板式3）孔板式4）輪輻式 |
| 第四柜 鏈傳動 |
一、鏈傳動的類型 1）平行傳動2）偏置傳動 二、鏈輪結構 1）整體式2）孔板式3）齒圈式4）螺栓聯接式5）鏈傳動動力特性 三、鏈傳動張緊裝置 1）元齒滾輪張緊2）壓板張緊3）自動張緊 |
| 第五柜 齒輪傳動 |
一、齒輪傳動基本類型 1）圓柱直齒輪傳動2）圓柱斜齒輪傳動3）人字圓柱齒輪傳動4）齒輪齒條傳動5）直齒圓錐齒輪傳動6）曲線圓錐齒輪傳動 二、齒輪失效形式 1）輪齒拆斷2）齒面的磨損3）齒面的點蝕4）齒面的膠合5）齒面的塑性變形 三、齒輪結構 1）實心式2）復板式3）帶加強肋的復板式4）輪輻式5）組裝式6）齒輪軸式 四、齒的受力分析 1）直齒2）斜齒3）錐齒 |
| 第六柜 蝸桿傳動 |
一、蝸桿傳動的類型 1）蝸桿傳動2）圓弧蝸桿傳動3）錐蝸桿傳動 二、蝸桿結構 1）銑制蝸桿2）車制蝸桿 三、蝸輪結構 1）齒圈式2）螺栓聯接式3）副本澆鑄式4）拼鑄式 四、受力分析 1）蝸桿受力分析2）蝸輪受力分析 |
| 第七柜 滑動軸承與潤滑密封 |
一、向心滑動軸承 1）對形式滑動軸承2）整體式滑動軸承3）帶錐形表面軸套的軸承4）扇形塊可傾軸及軸承 二、推力滑動軸承 1）實心式2）單環式3）空心式4）多環式 三、軸瓦結構 1）整體式2）割分式 四、潤滑與密封 1）針閥式油杯2）油環潤滑3）旋蓋式注油杯4）壓注油杯5）氈圈密封6）皮圈密封7）密封環密封 |
| 第八柜 滾動軸承與裝置設計 |
一、滾動軸承主要類型及代號 二、直徑系列與寬度系列 三、軸承裝置的典型結構 1）兩端單向固定支承2）一端固定一端游動支承3）兩端游動支承4）蝸桿支承結構5）7000型正裝6）7000型反裝 |
| 第九柜 軸的分析與設計 |
一、軸的類型 1)曲軸2）直軸3)階梯軸4)空心軸 二、軸上零件定位 1）利用套筒及圓螺母定位2）利用堅定螺釘定位3）利用彈簧擋圈定位4）利用圓錐形軸端定位 三、軸的結構設計 1）結構設計a 2）結構設計b 3）結構設計c 4）結構設計d |
| 第十柜 聯軸器與離合器 |
一、剛 性 聯 軸 器 1）凸 比 緣 式 聯 軸 器2）十 字 滑 塊 聯 軸 器3）萬 向 聯 軸 器 二、彈 性 聯 軸 器 1）彈 性 圓 柱 銷 聯 軸 器2）圓 柱 銷 聯 軸 器3）撓 性 爪 型 聯 軸 器4）星 形 彈 性 聯 軸 器5）橡 膠 套 筒 聯 軸 器 三、離 合 器 1）牙 嵌 式 離 合 器2）滾 柱 式 定 向 離 合 器3）多 盤 摩 擦 離 合 器4）滾 珠 安 全 離 合 器 |
.......................................................................................................................................................................................................................................................................................................................................................................
