一、系統主要組成

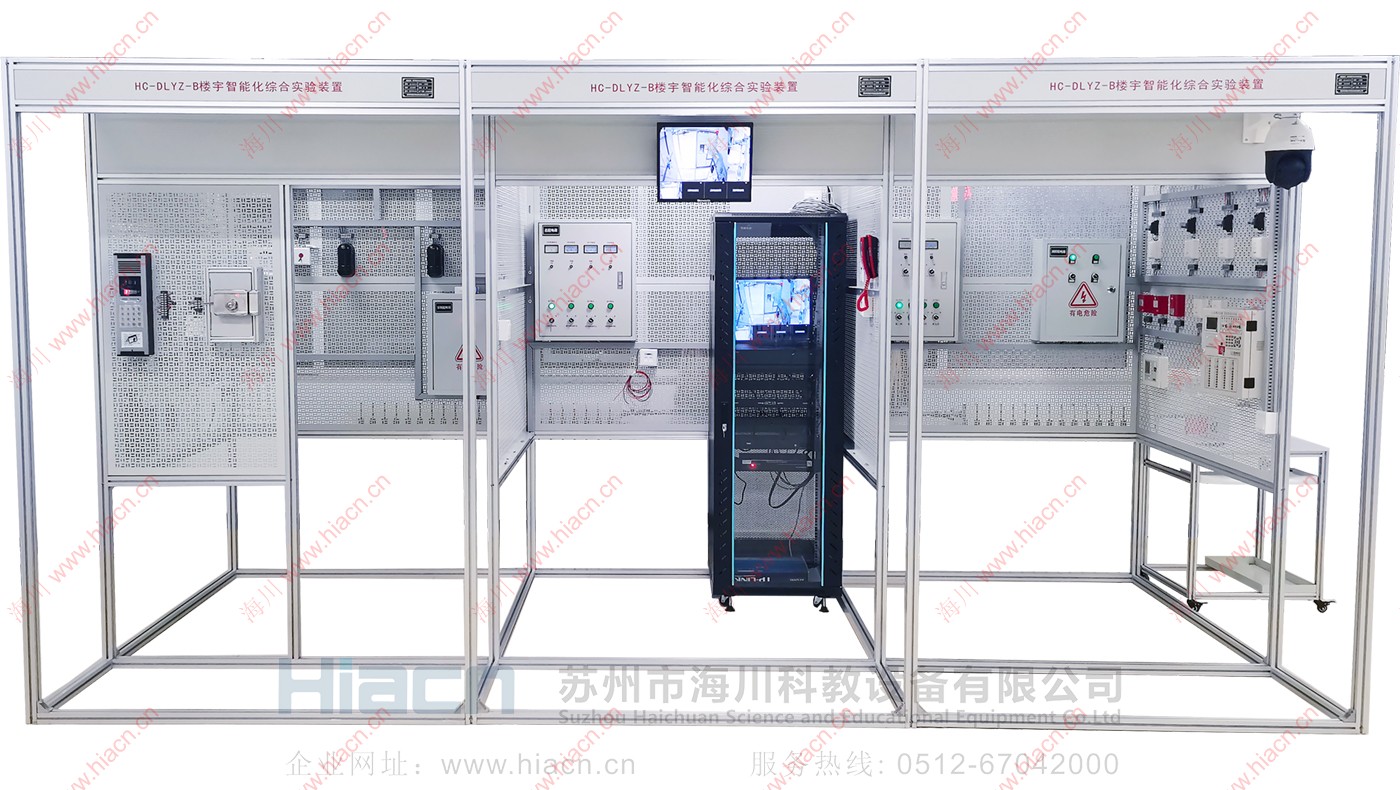

實驗系統采用智能建筑模型，包含智能大樓、智能小區、管理中心和樓道等功能區域。系統設有總電源箱、安防控制箱、消防控制箱、照明與DDC控制箱。

智能大樓可實現消防、視頻監控和綜合布線系統的工程訓練。

樓道和智能小區分別設有單元門和單戶門，可實現智能小區對講門禁系統的設備安裝等工程訓練，實現單元和單戶可視對講功能。

管理中心實現智能小區和智能大樓的集中監控和管理，包含了管理中心機、視頻監控臺和消防控制主機等各功能區域的管理設備。

在智能大樓、管理中心區域內，安裝布置消防系統現場設備，消防系統配置有虛擬模擬消防泵、排煙風機、防火卷簾門。

在智能大樓、管理中心和樓道各區域內，安裝典型監控器材（網絡球機、網絡半球、網絡槍式攝像機、無線攝像機等），實現主要出入口和關鍵區域視頻監控，設有監視器。

在智能建筑模型周圍安裝紅外對射、智能小區內的房間窗戶裝有幕簾探測器實現智能建筑行業典型周界防范。

二、能夠完成的實驗科目

1.可視對講門禁系統安裝、接線和調試項目

?1）系統部件安裝任務

單元門口主機、室外呼叫模塊、室內可視對講模塊、門前鈴模塊和管理中心機等主要器件的選擇、檢測，并將上述器件安裝到對應區域的合理位置。

?2）系統接線任務

完成可視對講門禁系統的線路鋪設和連接。

?3）系統調試任務

設置可視對講門禁系統器件的相關參數，完成室外主機地址設置、室內分機地址設置、IC卡分配與注冊、管理中心機設置等，實現室外主機呼叫室內分機、室內分機呼叫管理中心機、室外主機呼叫管理中心機、密碼開鎖、室內分機主動開鎖、刷卡開鎖、可視對講軟件記錄、處理開門、報警信息等功能。

2.安防系統安裝、接線和調試項目

?  家用緊急求助按鈕、可燃氣體探測器、紅外對射報警器、聲光報警器、紅外探測器、門磁等安防探測器的選擇、檢測，并將上述器件安裝到對應區域的合理位置。

?  安防探測器和報警主機、視頻監控系統之間的線路鋪設和連接。

?  安防探測器和報警器、視頻監控之間聯動的參數設置、聯動編程。

3.消防聯動系統安裝、接線、調試、編程和運行項目

?1）系統部件安裝任務

智能光電感煙探測器、智能電子差定溫感溫探測器、總線隔離器、可燃氣體探測器、手動報警按鈕、編碼單輸入模塊、編碼單輸入/單輸出模塊、消火栓報警按鈕、火警聲光警報器、編碼器等全部或部分器件的選擇、檢測，并將其安裝到對應區域的合理位置。

?2）系統接線任務

完成消防聯動系統的線路鋪設和連接。

?3）系統調試、編程和運行任務

通過系統模塊的參數設置和聯動編程，實現消火栓泵、排煙機、聲光報警器、消防廣播的手動操作和聯動。

4.綜合布線系統安裝、布線、接線、調試、編程和運行項目

?1）系統部件安裝任務

RJ45配線架、以太網交換機、電話程控交換機、電話配線架、底盒、電話模塊、網絡模塊、路由器、墻柜、電話機、RJ11水晶頭、RJ45水晶頭等全部或部分器件的選擇、檢測，并將其安裝到對應區域的合理位置。

?2）系統布線、接線任務

完成綜合布線系統的水平布線、垂直布線、線槽布線，實現指定模塊的線路連接（端接）。

?3）系統調試、編程和運行任務

通過系統模塊的參數設置和編程，實現終端電話呼叫、信息插座功能測試。

?包含檢修梯。

5.視頻監控系統安裝、接線和編程、調試項目

?1）系統部件安裝任務

網絡高速球攝像機、網絡彩色半球攝像機、網絡槍式攝像機、網絡無線攝像機、彩色監視器、硬盤錄像機等全部或部分器件的選擇、檢測，并將其安裝到對應區域的合理位置。

?2）系統接線任務

完成視頻監控系統的線路鋪設和連接。

?3）系統編程、調試任務

通過系統模塊的參數設置和編程，實現監視器的視頻監控和畫面切換，高速球型云臺旋轉、聚焦動作控制和報警聯動錄像。

6.照明及DDC的接線、編程、調試和上位監控項目

1.   ?上位監控工程通訊連接、動畫組態。

2.   ?認識和熟悉各種照明DDC監控系統器件

3.   ?各種器件對應墻體區域位置的安裝

4.   ?掌握照明DDC監控系統的結構和原理

5.   ?照明DDC監控系統的接線、布線和調試

6.   ?DDC編程軟件軟件的設計、編程、設置、事件計劃安排與事故演習

7.   ?基于兩層樓層的照明DDC監控系統結構項目設計

三、技術參數

1.輸入電源：單相三線AC220V±10% 50Hz

2.工作環境：溫度-10℃～40℃ 相對濕度≤85% （25℃） 海拔≤4000m

3.裝置容量：≤1kVA

4.外形尺寸：約4660mm×2220mm×2300mm

5.安全保護：具有漏電壓、漏電流保護，安全符合國家標準

7.監控軟件組態、通訊和運行能力

8.智能建筑系統故障診斷與調試能力
