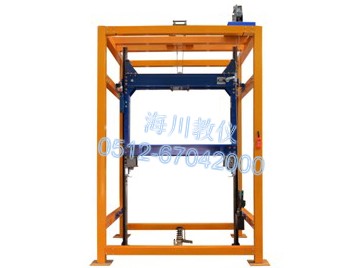

HC-DT-AQQ2型  電梯限速器安全鉗教學實訓裝置

一、產品概述
該裝置采用真實的電梯實物部件。特殊的設計能夠使學生更直觀地了解限速器與安全鉗的結構，更有效地幫助學生掌握其工作原理。通過電動提升裝置，可實現限速器安全鉗聯動。另外學生也可根據相關要求，借助模擬井道對限速器安全鉗進行安裝與保養。
二、技術指標要求
電源輸入：三相四線 AC220V 50Hz ；
工作環境：海拔＜ 1000m ；溫度 -10 ℃～ +40 ℃；濕度＜ 95%RH 無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
整機功耗：≤ 0.5KW ；
最大起重量：≤ 600kg ；
限速器額定速度：≤ 1.0m/s ；
安全鉗動作速度：≤ 1.0m/s ；
整機重量：≤ 600kg ；
外形尺寸： 2100mm × 2000mm × 3500mm （長×寬×高）。
三、配置清單

序號	名稱	數量	單位	備注
1	井道框架	1	臺	材料： Q235 / 表面噴塑處理
2	T 型導軌	2	條	T75-3/B
3	導軌支架	4	對	材料： Q235 / 表面噴漆處理
4	壓導板	8	個
5	轎廂龍門架	1	套	材料： Q235 / 表面噴漆處理
6	安全鉗提拉連桿	1	套	材料： Q235 / 表面噴漆處理
7	限速器安裝底板	1	塊	材料： Q235 / 表面噴漆處理
8	限速器－漲緊裝置	1	套	額定速度：≤ 1.0m/s
9	安全鉗	2	只	額定速度：≤ 1.0m/s
10	上導靴	2	只	滑動導靴（ 10mm)
11	下導靴	2	只	滑動彈性導靴（ 10mm)
12	液壓緩沖器	1	臺	額定速度：≤ 1.0m/s ；總質量： 600kg ～ 3000kg
13	電動提升機	1	臺	2T
14	電氣控制箱	1	個	材料： Q235 / 表面噴塑處理
15	按鈕盒	1	個
16	限位開關	2	個	S3-1370B
17	限位開關支架	2	個	材料： Q235 / 表面噴漆處理
18	安全鉗開關	1	個	UKS
19	安全鉗開關底板	1	個	材料： Q235 / 表面噴漆處理
20	鋼絲繩	7	米	公稱直徑：? 8mm ；結構： 8 × 19S+FC
21	鋼絲繩夾	6	個	? 8
22	安裝工具	1	套	詳見配套工具清單
23	隨機資料	1	份	實訓指導書及相關說明書等資料

四、配套工具

序號	名稱	型號	數量	單位	備注
1	鋁合金人字梯	2.5 米	1	張
2	開口扳手	24 ～ 27	1	把
3	梅花扳手	24 ～ 27	1	把
4	開口扳手	13 ～ 16	1	把
5	梅花扳手	13 ～ 16	1	把
6	開口扳手	18 ～ 21	1	把
7	梅花扳手	18 ～ 21	1	把
8	錘子	3P	1	把
9	卷尺 3m	3m	1	把


五、實訓項目
1、T 型導軌（轎廂導軌）安裝與調整；
2、轎廂龍門架的安裝；
3、上導靴的安裝；
4、安全鉗連桿的安裝；
5、限速器的安裝；
6、漲緊裝置的安裝與調整；
7、下導靴的安裝；
8、安全鉗與下導靴的調整；
9、安全鉗開關的安裝與調整；
10、限位裝置的安裝與調整；
11、T 型導軌與導靴的保養；
12、限速器－安全鉗的保養；
13、限速器安全聯動功能試驗。
