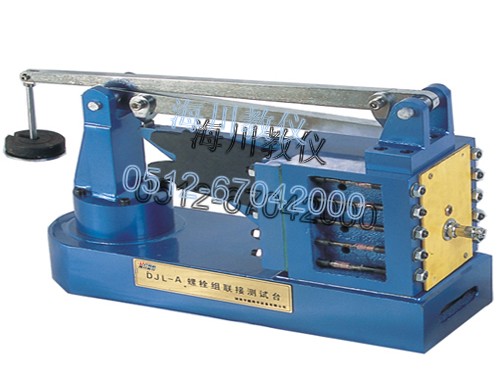

該設備的設計緊密結合螺栓組聯接專業的相關教學內容，能完成各類螺栓基礎實驗，包括螺栓組聯接中各螺栓應力與變形的測試與分析，也可進行模擬實驗，同時具有齒根彎曲應力測試實驗演示功能，測試手段可靠，數據穩定、重復性好，是各類院校較為理想的螺栓基礎教學實驗設備。
主要特點
1、所有被測試元件采用全橋測試電路，各應變測試機構穩定、重復性好、精度高。
2、采用單相（220V電源）交流電機，啟動性能好。
實驗目的
1、了解螺栓聯接在擰緊過程中各部分的受力情況。
2、計算螺栓相對剛度，并繪制螺栓聯接的受力變形圖。
3、驗證受軸向工作載荷時，預緊螺栓聯接的變形規律，及對螺栓總拉力的影響。
4、通過螺栓的動載實驗，改變螺栓聯接的相對剛度，觀察螺栓變應力幅值的變化，以驗證提高螺栓聯接強度的各項措施。
- 輸入電源電壓： AC220V± 10% 50HZ；
- 控制電壓：安全控制電壓——DC24V，4.5A，帶自動短路保護功能；
- 使用環境：溫度-10℃~+40℃相對濕度＜85%（25℃）海拔＜4000m（防塵防潮）；
- 齒形板: z=32, m=16mm；
- 應變片電阻值: R=350Ω；
- 靈敏度:K=2.20；
- 螺栓工作直徑:d=10mm；
- 靜態電阻應變儀:1臺；
- 產品尺寸：長×寬×高=605mm*335mm*560mm；
- 凈 重：約為65kg 。
實驗項目
1、基本螺栓聯接靜態實驗。
2、增加螺栓剛度的靜態實驗。
3、增加被連接件剛度的靜態實驗。
4、改用彈性墊片的靜態實驗。
5、完成螺栓應力與變形的測試與分析實驗；
6、漸開線齒根應力測試實驗；
7、了解螺栓組在受傾覆靜態力矩作用下的受力——變形規律的分析；
8、螺栓聯接中聯接與被聯接件的應力檢測與變化規律。
