一、產品組成及功能

本裝置是根據《公差配合與技術測量》課程的基本教學要求，精心設計的一套零件形位誤差檢測組合訓練產品。它由檢測零件、組合跳動儀、組合測微儀、配套圖紙及實訓指導書組成。其目的是通過零件形位誤差的檢測，加深學生對形位誤差及形位公差基本概念的了解，掌握形位誤差測量的方法的技能，為公差配合在后續課程中的應用奠定扎實的基礎。具體功能有以下三點：1、形位誤差測量訓練；2、合格形位判斷訓練；3、形位誤差分析訓練。

二、產品特點

1.項目實際化：以真實零件為檢測對象，以實際量具為檢測手段；

2.功能系統化：形位誤差測量、合格形位判斷、形位誤差分析三位一體訓練模式；

3.學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會；

4.教學標準化：配套的標準圖紙、指導書，教和學都十分方便、教學顯著；

5.管理便利化：檢測零件、測量工具、標準圖紙及指導書均放在一個精制的箱子里，管理十分方便。

三、技術性能

1.外形尺寸：410mm×310mm×100mm

2、便攜組合式(檢測裝置、檢測零件、標準圖紙及指導書均放在一個精制的子里)

四.基本配置

1.精密檢驗零件：齒輪測量組合（7級）、圓度（圓柱度）測量組合（7級）、直線度測量組合（7級）、平面度（平行度）測量組合（7級）、垂直度測量組合（7級）、對稱度測量組合（7級）、跳動測量組合（7級）

2.精密測量工具：

一）微型跳動測量?jī)x

1）測量范圍長度（50－100mm）.直徑（5－80mm，精度（6級）

2）百分表（0－3mm,0.01 mm，1個，）

3）千分表（0-1mm,0.001mm,1個）

4）V型塊35X35 mm（1級）

5）測量齒輪（模數1－2.5mm、齒數17－36，（7級）

6）導軌精度：0.01/100mm

二）測微組合儀：

1）測量范圍：長度（80－80mm）.，精度（6級）

2）杠桿百分表（0－1mm,0.01 mm，1個）

3）平板精度：（1級）

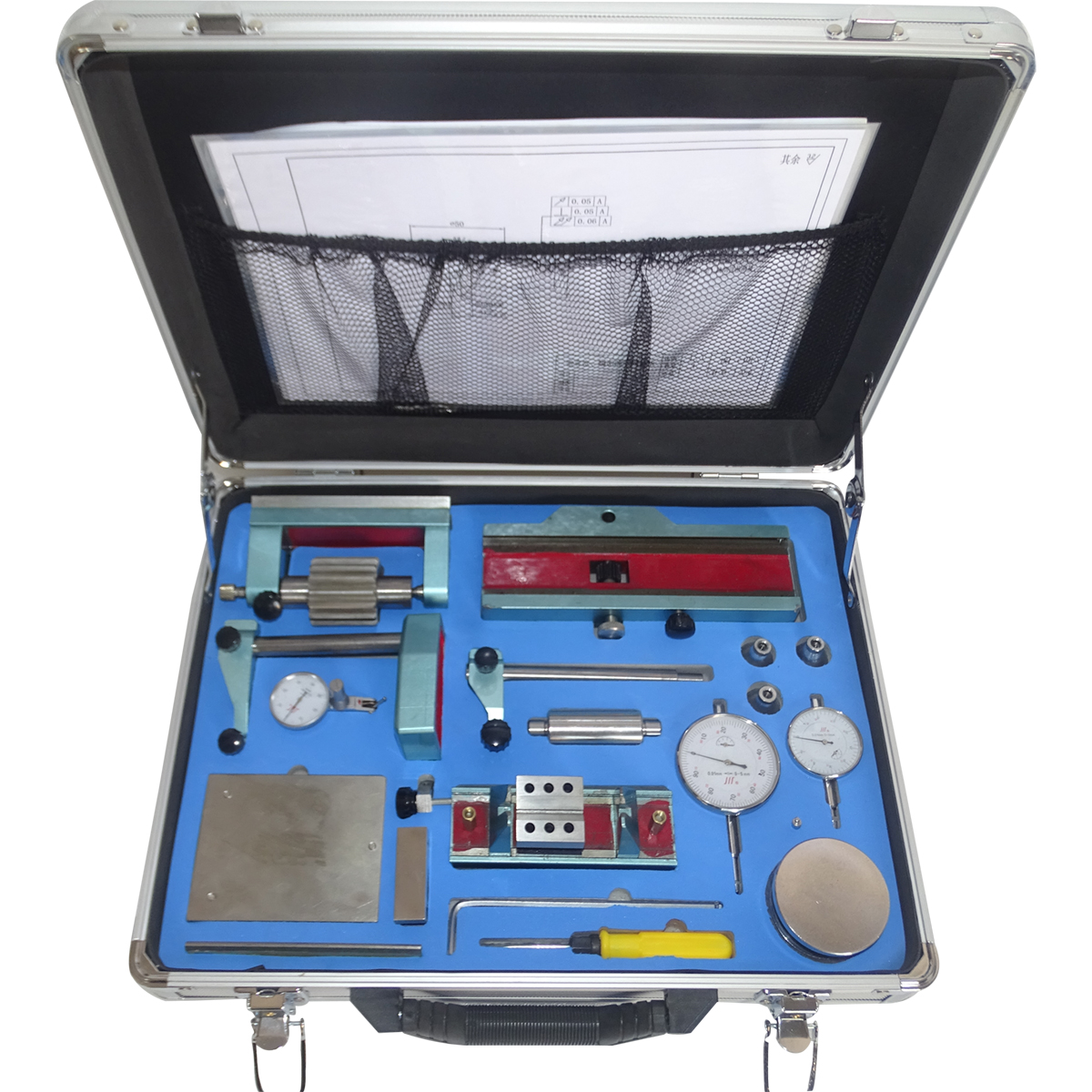

3.實訓箱里放置零件及工量具定位座板，定位座板上刻有零件及工量具的形狀和名稱；方便擺放和老師對裝置清點及管理。

以上配置為產品基本配置，可根據學校老師提出實訓要求進行定制化設計。

五、實訓項目

訓練一零件形狀誤差的測量與檢驗

訓練1-1直線度測量與檢驗

訓練1-2平面度測量與檢驗

訓練1-3圓度測量與檢驗

訓練1-4圓柱度測量與檢驗

訓練二零件位置誤差的測量

訓練2-1平行度測量與檢驗

訓練2-2垂直度測量與檢驗

訓練2-3同軸度測量與檢驗

訓練2-4徑向跳動測量與檢驗

訓練2-5端面跳動測量與檢驗

訓練2-6對稱度測量與檢驗

訓練三齒輪形位誤差的測量與檢驗

訓練3-1齒圈徑向跳動測量與檢驗

訓練3-2齒輪齒向跳動測量與檢驗
