三維機構系統能實現任意方向的傳動、任意形式的運動、任意位置的變換，在現代機械系統中得到越來越廣泛地應用。因此工科類大專院校要實現創新教育，在機類的《機械原理》和非機類的《機械設計基礎》課程教學將要結束時，讓學生進行三維機構系統創新綜合實驗是一種方法。
  該 實驗臺的功能主要是為學生提供了手動拼裝三維（包括二維）機構系統的實訓平臺，讓學生設計并拼裝可實現不同運動要求的三維機構傳動系統。同時實驗臺在主要 構件上設計了安裝傳感器的位置，并配備了檢測系統和數據處理軟件，學生可通過運動參數變化曲線，了解不同機構運動構件的運動規律和運動學、動力學特點。


主要特點 　

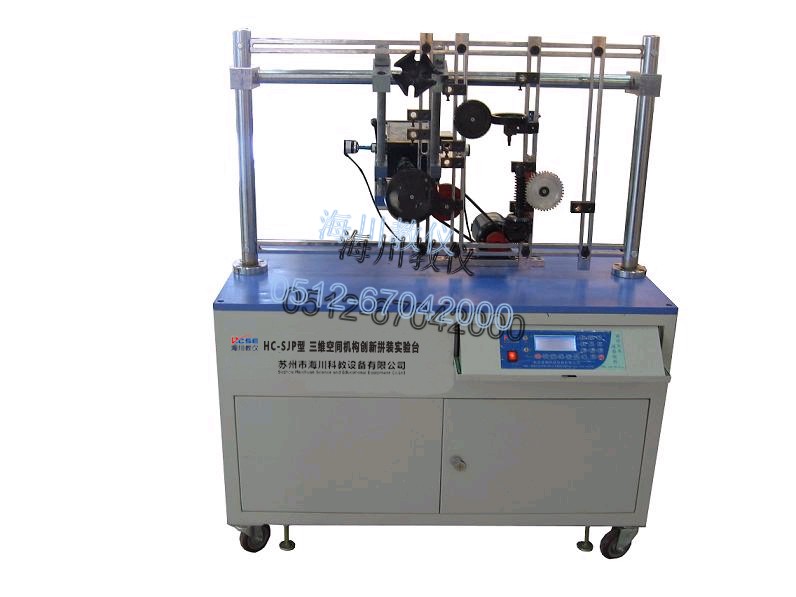

1、該實驗臺安裝平臺主要由底座、平面機構安裝支架（前排四根滑桿）、三維機構安裝支架（后排二根滑桿）和三維機構（蝸桿及圓錐齒輪等）輔助支座組成。其中，三維機構安裝滑桿可繞托架（后排橫桿）作360°的調節，而托架可沿兩邊立柱上下調節。因此，該實驗臺能實現任意傳動方向、任意運動形式、任意位置變換的三維機構系統拼裝。
2、所有桿構件長度及滑塊偏心距均可進行無級調節，分析該參數改變，對機構運動特性的影響。
3、檢測系統集數據采集與電機調節控制于一體。檢測系統采用先進的單片機系統，以串口通訊，測試數據精度高、速度快、穩定。
4、該系統配套軟件以Vb為平臺制作開發，其內容豐富，包括實驗臺介紹、機構虛擬設計、機構的虛擬運動、機構運動檢測、機構運動仿真、實驗結果分析等內容，具有綜合性、開放性的特點。
5、驅動直流電機可進行無級調速，以滿足實驗機構的不同運動要求，顯示面板采用液晶顯示，操作方便。
.......................................................................................................................................................................................................................................................................................................................................................................
特別說明：

    海川會盡力為您提供標準、全面的信息，但信息中的數據和參數可能隨時會更新調整。
    產品圖片僅供參考，請以銷售實物為準。
    產品內容如有變動，恕不另行通知


1．可拼裝實現任意傳動方向、任意運動形式、任意位置變換的三維（包括二維）機構系統。
2．可拼裝二維和三維的機構系統多達60種以上；其中，許多典型拼裝方案與實際相符，如：V型發動機、汽車后橋驅動系統、沖床自動換位機構、空間球鉸機構等。
