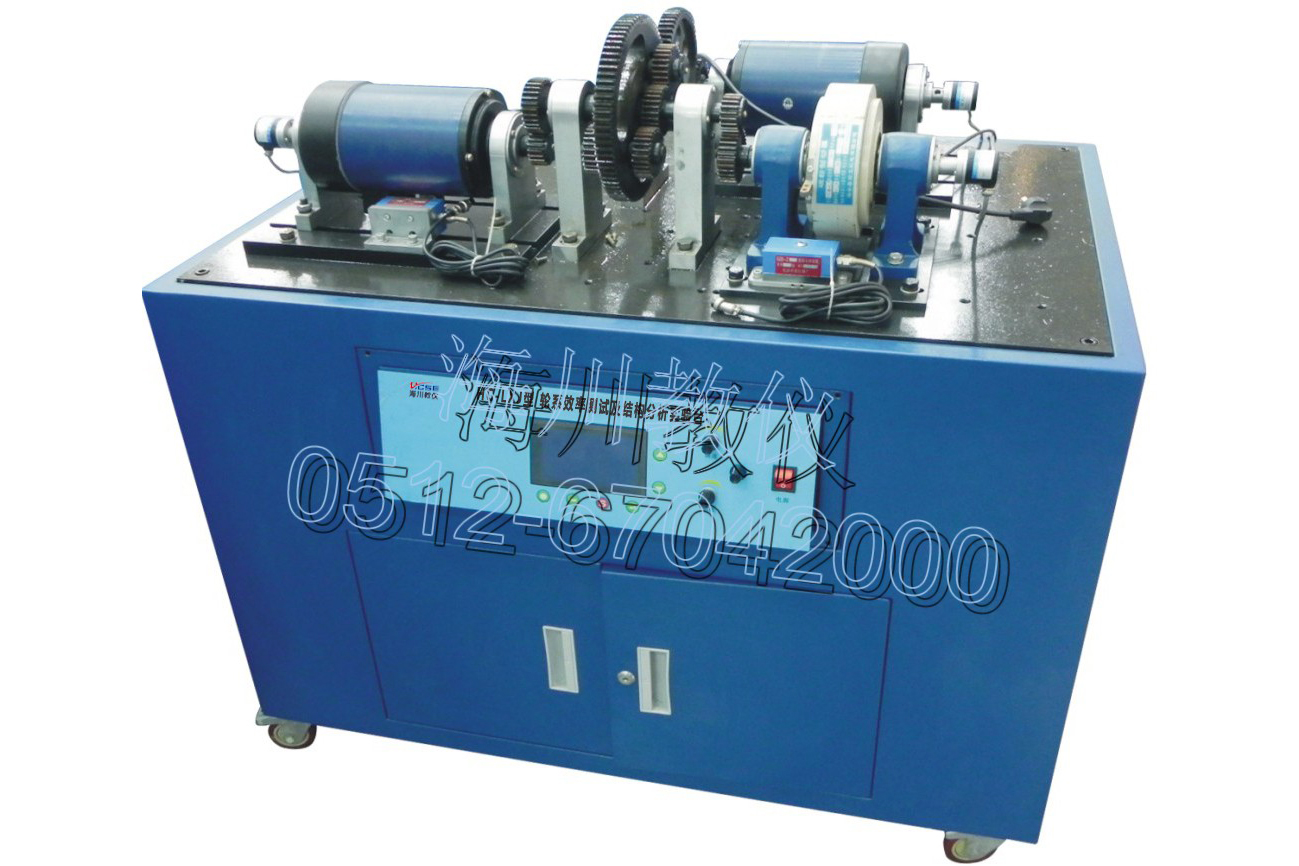

該實驗臺按照現代機械原理和 結構理論設計的一種多功能模塊化實驗臺，以提高學生創新思維能力、觀察分析和動手能力為目的、本實驗臺采用了組合式結構，由機構部分、電控部分、測試軟件 組成，可實現對定軸、行星、差動、周轉輪系四種輪系輸入、輸出的扭矩、轉速進行實時測量，傳動比的測算以及效率的測定。
主要特點
1、將實驗臺的運動構件最大限度的一件多用，實現了一臺可相當于四臺用的目的，節約了實驗場地和資源；
2、本軟件專門為測試輪系的傳動比和效率而設計的，具有界面優清晰、簡潔、易使用等特點。窗體的菜單包括：文件、實驗內容、幫助；
3該系統采用傳感器和A/D采集并轉換成輸入軸的驅動力矩和制動力矩?cái)?shù)據，采用角位移傳感器和A/D采集并轉換成輸入軸和輸出軸的轉數；
4、配有參數檢測系統并利用串口與PC機相連，使用教學專用軟件對機械參數及效率進行可視化分析（形成適時變化曲線）；
5、該系統機械傳遞裝置采用兩種典型的機構是圓柱齒輪傳動和蝸桿副傳動，載裝置采用磁粉制動器，從硬件上保證了測試的準確性和可靠性。
- 輸入電源電壓： AC220V± 10% 50HZ；
- 控制電壓：安全控制電壓——DC24V，4.5A，帶自動短路保護功能；
- 使用環境：溫度-10℃~+40℃相對濕度＜85%（25℃）海拔＜4000m（防塵防潮）；
- 電機功率：750W；
- 調速范圍：0-1400rpm；
- 壓力傳感器：5kg/個：25kg/個；
- 角位移傳感器：輸出電壓/脈沖數5V./360P；
- 角位移傳感器：輸出電壓/脈沖數5V./360P；
- 渦輪副傳動 ：速比：1：10（單頭、雙頭）；
- 產品尺寸：長×寬×高=745mm*375mm*455mm；
- 凈 重：約為65kg 。
實驗內容
1、了解和熟練掌握輪系的各種類型及其基本組成結構，正確熟練組裝各種輪系；
2、深刻理解和掌握各種輪系傳動比的計算方法，尤其是周轉輪系中各構件的相對運動原理及傳動比的計算方法。
3、各種輪系的效率的測定。
