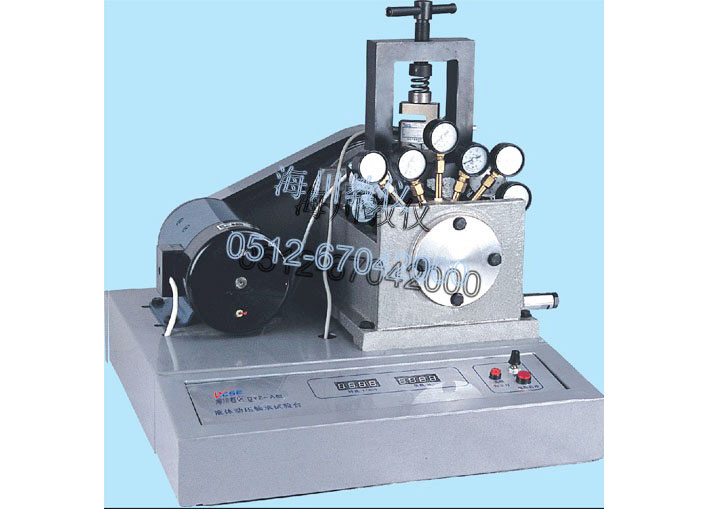

該實驗臺是根據機械類院?；瑒虞S承教學需要而設計的一款專業性實驗設備，利用該設備可以對滑動軸承的結構進行了解和觀測，也可以對其徑向油膜壓力分布和軸向油膜壓力分布進行測量，也可進行油膜厚度測定及了解其摩擦特征曲線等相關實驗，是機械設計類專業一款較為實用的實驗設備。
主要特點：
1、采用力及轉速傳感器，測量軸承工作載荷及主軸轉速；
2、可同時進行徑向和軸向油膜壓力分布、最小油膜厚度及其摩擦特征曲線的測試分析實驗，實現滑動軸承的綜合性實驗；
3、采用實驗臺面板數顯和儀表進行數據采集，實現手動試驗；
4、采用彈性加載系統，能有效減小加載力的波動，使機械運行平穩，測試數據穩定；
5、使用壓力表測量軸承徑向及軸向壓力分布值，觀察滑動軸承的動壓油膜形成過程與現象；
6、使用摩擦力傳感器進行實時采樣并顯示軸承摩擦力矩值；
7、采用雙測點定位測量法測定最小油膜厚度及位置。
8、實驗臺工作載荷、摩擦力矩及主軸轉速傳感器信號接入實驗臺所配的測試儀，由單片微機控制實時采樣、分析、并顯示；
9、使用本公司開發的軟件可進行實驗仿真分析及其他重要參數測定，如軸承平均壓力值、軸承PV值、偏心率、最小油膜厚度等。也可自動繪制出滑動軸承徑向油膜壓力分布曲線與承載量曲線及摩擦特性曲線；
.......................................................................................................................................................................................................................................................................................................................................................................
特別說明：
海川會盡力為您提供標準、全面的信息，但信息中的數據和參數可能隨時會更新調整。
產品圖片僅供參考，請以銷售實物為準。
產品內容如有變動，恕不另行通知
- 輸入電源電壓： AC220V± 10% 50HZ；
- 控制電壓：安全控制電壓——DC24V，4.5A，帶自動短路保護功能；
- 使用環境：溫度-10℃~+40℃相對濕度＜85%（25℃）海拔＜4000m（防塵防潮）；
- 電機功率：<=365W；
- 壓力表精度：0-1Mpa；
- 加載傳感器量程：0～1000N 精度：0.05％；
- 摩擦力傳感器量程：0～62N 精度：0.05％；
- 測力桿測力點與軸承中心距：i=122mm
- 實驗軸瓦：內直徑d=68 有效長度B=172；
- 主軸調速范圍：0-520rpm；
- 產品尺寸：長×寬×高=625mm*550mm*534mm；
- 凈重：約為72kg 。
- 液體動壓軸承摩擦特征曲線的測定，了解摩擦系統、轉速等數據的測量方法；通過抄錄測試儀及壓力表所顯示實驗數據。
- 測定和繪制出滑動軸承徑向油膜壓力分布曲線與承載量曲線及摩擦特性曲線。了解徑向滑動軸承的摩擦系數f的測量方法和摩擦特性曲線的繪制方法。
- 觀察徑向滑動軸承液體動壓潤滑的形成過程和摩擦狀態，觀察徑向滑動軸承軸向油膜壓力分布情況，觀察載荷和轉速改變時油膜壓力的變化情況或
