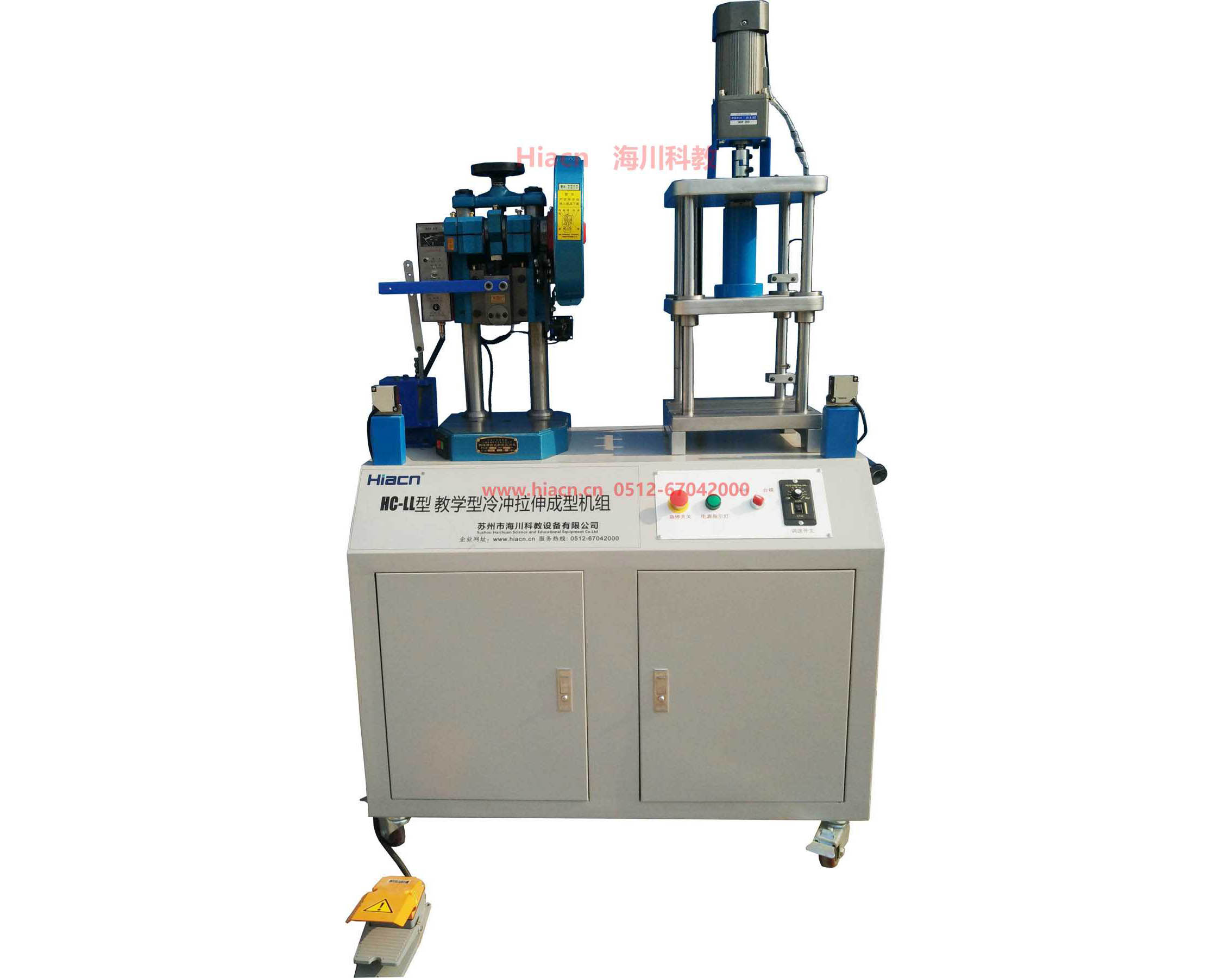

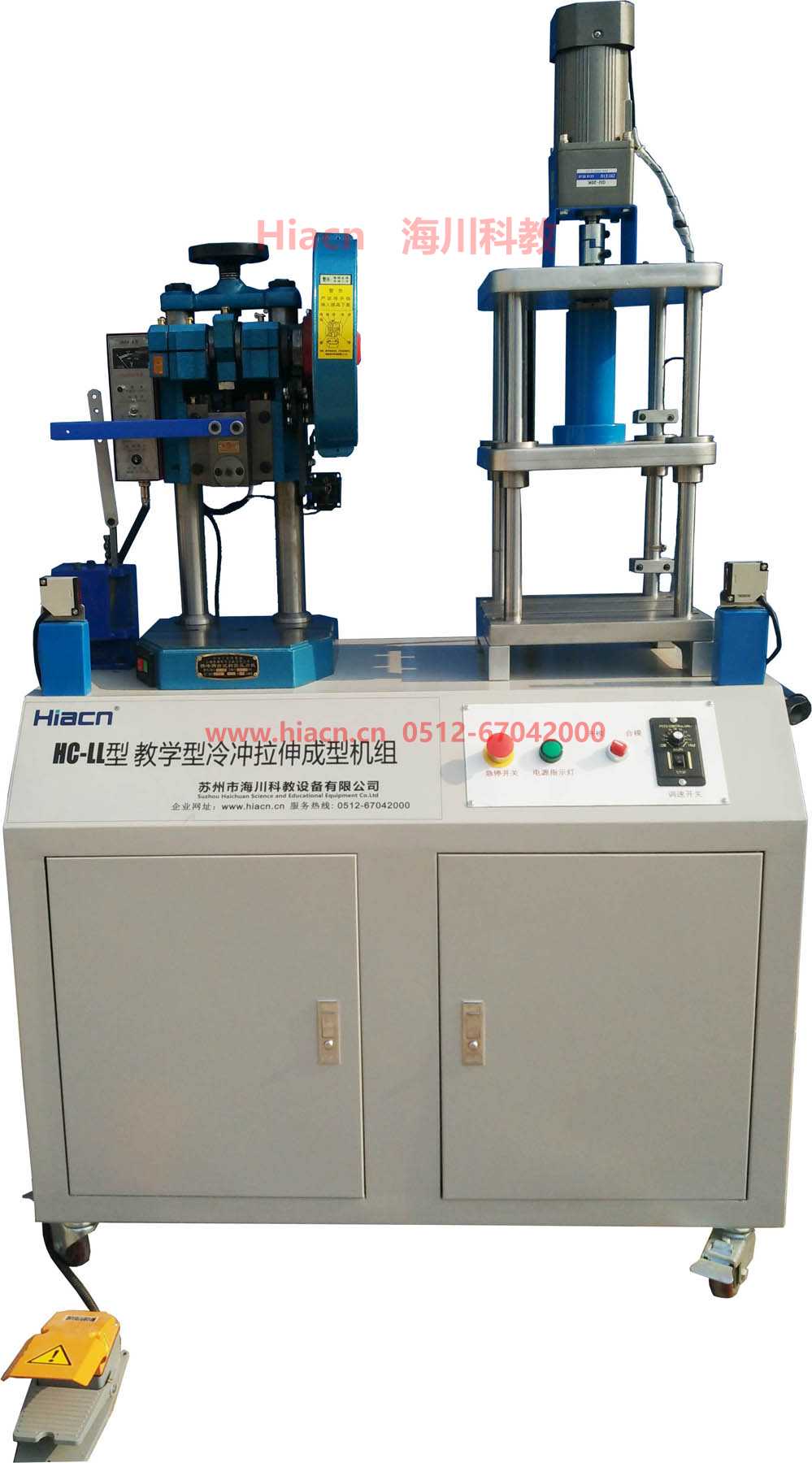

序號

模具名稱

規格

結構及性能

1

沖孔模

150×85

模具沿封閉線沖切零件，沖下的部分為廢料，封閉線外是產品。
沖壓4孔，孔距不小于30，制品利用四處擋料銷定位,采用固定卸料板起卸料作用，防止折斷和提高沖孔精度。

2

落料模

150×85

模具沿封閉線沖切板料，沖下的部分為工作件，其余部分為廢料，彈性卸料，動作可靠、模具壽命長、安裝方便,用于制造各種形狀的平板零件。
沖壓蝶形工件，產品尺寸不小于45×40 mm，料帶利用擋料銷定位。

3

彎曲模

150×85

把板材料沿直線彎成各種形狀，可以加工形狀較復雜的零件，安裝調整方便，對材料厚度要求不嚴，凸模即起頂料作用，又起壓料作用，可防止材料偏移、精度高。
彎曲高度不小于10mm，產品自動從凸模脫落。

4

正裝復合模

150×85

在模具同一位置上能完成幾個不同的沖裁工序的模具，下模部分裝有落料凹模和沖孔凸模，上模裝有彈性卸料裝置和落料凸模，結構緊湊效率高，適用于單孔零件的沖裁，不適用于多孔制件的沖裁。
沖壓十字工件并帶有2處穿孔，料帶利用擋料銷定位。

5

倒裝復合模

150×85

模具同一位置能完成幾個不同的沖載工序的模具，上模部分裝有落料凹模和沖孔凸模，下模裝有彈性卸料裝置和落料凸模，結構緊湊效率高，適用于多孔零件的沖裁和制件平直度要求不高的厚板制件，操作方便.安全。
沖壓十字工件并帶有2處穿孔，料帶利用擋料銷定位。

6

拉伸模

150×85

把板材料毛坯成形成各種開口空心工件的模具，此模具帶壓邊裝置，拉深前毛坯套在壓邊圈上依靠外形定位，拉深后冷沖件從凸模上托出，凸凹模都裝有頂出裝置。
拉伸小鋁蓋，拉伸深度不小于8 mm，產品尺寸不小于35 mm，模具帶有壓邊結構，并且調整非常方便。

7

連續拉延模

200×150

制品首次拉深無法成形，需要多次拉延的模具。該模具用帶料一端順序拉延，直到最后一次拉延時才將制件由帶料上沖落。
拉延帶有凸緣的小鋁蓋，拉伸深度不小于8 mm，產品尺寸不小于35 mm，第一次拉延深度不小于2 mm，模具帶有壓邊結構，并且調整非常方便。

8

多工位級進模

200×150

多工位級進模是精密高效，長壽命的模具。它適用于冷沖小尺寸，薄料，形狀復雜和大批量生產的冷沖零件。
模具為落料、沖孔、彎曲級進模，毛料由定位銷和擋料銷全程定位，為90度彎曲，尺寸不小于40×20×10 mm。

9

QQ級進模

150×85

QQ級進模采用浮動檔料裝置,導正銷導正.集導料槽與活動擋料等功能于一身.單模實現 沖孔、淺拉深、落料成型.配合氣動送料機可自動不間斷生產.成型產品50×44 ×0.3mm。

10

V型翻板彎曲模

150×85

該模具為避免材料滑動，在定模部分高有兩塊翻板。當凸模壓下時，翻板隨材料彎轉，定位板始終與材料接觸，所成型的零件精度較高。
V型零件尺寸不小于30×20×10 mm。

11

圓管沖模

150×85

該模具可將平坯料一次彎成圓管形零件。定模有兩件活動凹模由頂板托住，當凸模將材料壓下時，模塊相向轉動，將材料彎成圓形。凸模上升時，已彎成圓管零件就套在其上，隨之上升。圓型零件尺寸不小于Ф17×30 mm.。

12

︺型滑塊沖模

150×85

該模具可一次將平坯彎成兩內側角度小于90°的︺形零件。模具定模部分有兩個滑塊，平坯放在定位板上，當凸模下降時，平坯先被 彎成∪型 ，凸續繼下降，滑塊開始運動將∪形兩側向內彎成所需角度。
︺型零件尺寸為45×30×20 mm。

13

兩圓相扣成型沖模

150×85

該模具成型零件需為兩圓環相扣結構件，模具設有自動下料結構，當模具工作時，首先切斷線材，通過上模原型芯完成單個圓環的成型，將已成型的圓環套于線材再重復一次圓環成型。即完成兩圓相扣成型。該工藝工序少，簡潔實用，沖出的產品接口平整，合格率高，能滿足使用要求
