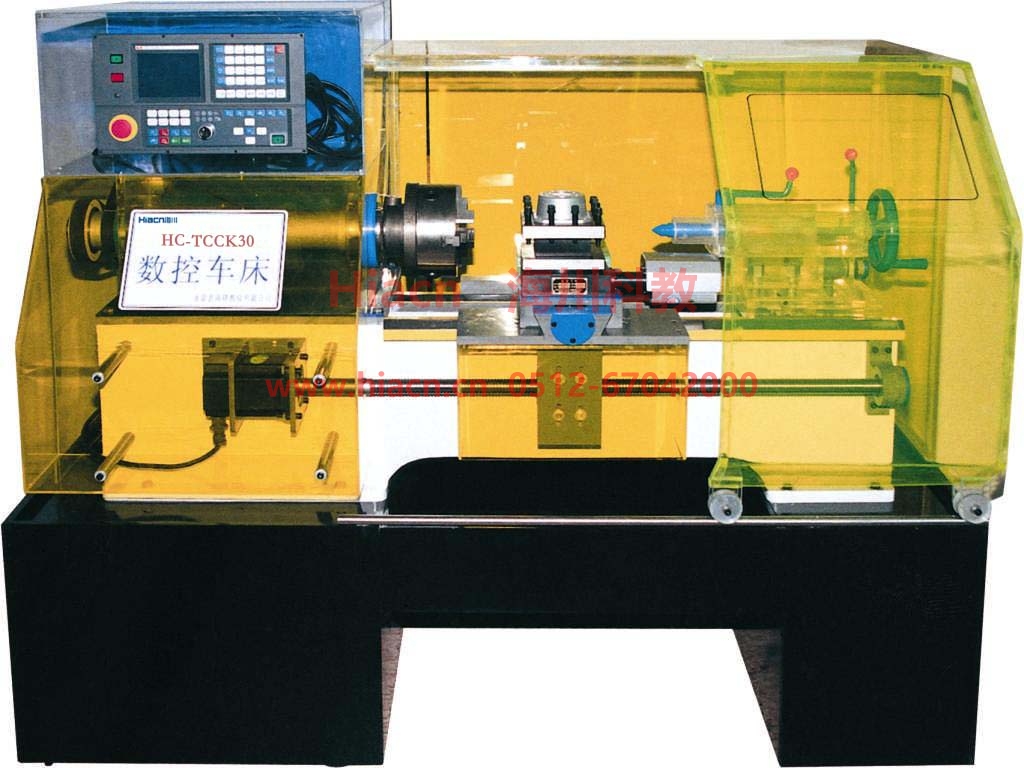

HC-TCCK30型 透明數控教學車床

  一、概述
HC-TCCK30型 透明數控教學車床是我公司研制的教學科研用數控機床。該機床是典型的機電一體化產品，采用穩定可靠的廣數980TB2車床用數控系統。同時，其外形美觀大方，主軸箱蓋及防護體均采用有機透明材料制作而成，使機床主要內部結構及傳動線路一目了然，是各相關科研院所、高職學院及技術學校理想的實驗設備。采用四工位自動回轉刀架,可以加工φ30mm的尼龍或PVC材料,通過編程對各種軸類，盤類等塑料零件能自動完成任務，如外圓柱面，圓錐面，圓弧面，螺紋等工件的削加工，并能進行切槽，鉆機等工作。
二、特點
1.   穩定可靠的980TB2專用車床數控系統；
2.   全自動四工位數控回轉刀架，能滿足較復雜零件的刀具使用要求；
3.   縱、橫向精密滾珠絲杠進給，混合式步進電機驅動，重復定位精度高，轉矩大；
4.   采用高級變頻調速電機驅動主軸，實現無級調速，保證切削線速度穩定；
5.   操作方便舒適，符合現代人機工程學的優化思想；
6.   車削PVC材料時，采用空氣（風）冷卻，保持工作環境清潔，無工業污染；
7.   外型美觀大方。

三、用途
1.  相關專業科研院所對現代加工（數控及CAD/CAM）技術研究的實踐驗證；
2.  各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；
3.  各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；
4.  開展數控機床結構及控制原理與結構、數控編程及機床操作、CDA/CAM等專業課程專項培訓。
四、數控系統主要功能
2.系統采用硬件插補技術，快進速率可達12米/分；
3.具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢；
4.控制精度高，脈沖當量為1μ（0.001mm）；
5.有串行RS232通訊接口功能，可與計算機聯機通訊；
6.采用電子齒輪比，簡化傳動結構，提高機床工作精度。
7.系統具有軟、硬件限位，保證工作安全；
8.采用多層印刷電路板技術，表貼技術，門陣技術等，使性能更優越，運行更可靠。
五、車床主要技術參數


 附件工具清單
