概述

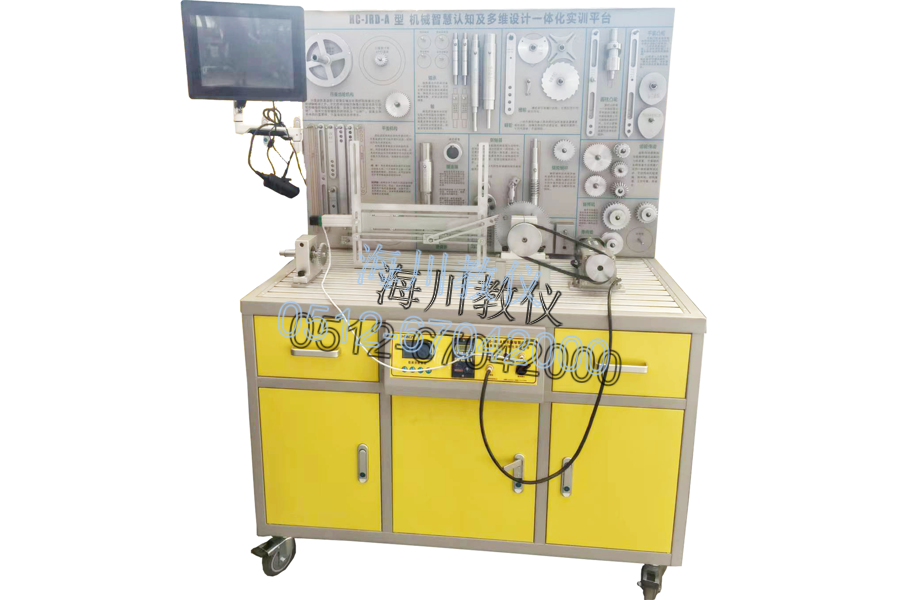

       本實驗平臺是機構設計課程實踐教學專用設備，用于常用機構認知、設計、拼裝及運動演示，促使學生能直觀認識機構及運動特征。平臺內有演示板及各種精制零件及金屬制軸、連接件等，可用來組裝各種平面機構，并演示機構中構件的相對運動。本平臺可用作課堂教學演示教具，也可用于開放實驗室，供學生動手拼裝實驗，是學習平面機構的理想教學實驗裝備。

       本平臺對應《機械原理》教材，主要是研究機構學和機器動力學基本知識，以機構學為主。研究常用機構的結構分析、運動分析及設計方法。學生科在機構設計及拼裝過程中，分析機構的組成，運動特點，為進一步深入學習機械設計奠定基礎。

      本實驗平臺提供零部件模型及工具，由學生動手，在操作上拼裝各種平面機構，演示所裝機構的相對運動，并加以比較分析。從而對所裝的機構建立感性認識。

一、       實訓臺主要參數

1.    輸入電源電壓：220V± 10% 50HZ；

2.    模塊和元件直流電壓：DC24V，4.5A；

3. 使用環境：溫度-10℃~+40℃相對濕度＜85%（25℃）海拔＜4000m；

4.    系統總功率：≤0.5KW;

5.    整體尺寸：  約1200*600*1400mm ；

6.    零件掛板尺寸：   約1200*380mm；

7.    T型安裝槽尺寸：  約1200*46mm，槽寬10mm；

8.    重量：約120KG。

二、主要結構及功能

1、采用多面安裝結構，可便捷拼裝各類機構。

2、配備多種類驅動，滿足機構運動演示需求。

3、具備傳動構件位置檢測功能，可了解機構位置變化。

4、配備多規格構件，可拼裝各類機構。

5、★配有和本機實機一致的，可實時進行互動的多媒體培訓教學系統，教學內容需和本機對應實訓功能一致，并可在本機人機界面進行交互式操作，可滿足做中學的新型教學功能。

三、實驗內容：

一）桿機構認知及設計、搭接及測量

1、四桿機構---曲柄搖桿、雙搖機構、雙曲機構、曲柄滑塊機構，雙曲柄機構的認知與拼裝；機構運動演示；

2、牛頭刨床機構（六桿機構）認知、設計及拼裝。

二）機械傳動認知及設計、搭接及測量

1、圓柱直齒輪、圓柱斜齒輪 、錐齒輪認知及傳動拼裝

2、行星輪系認知、設計及拼裝；

3、皮帶傳動認知、拼裝及張緊調節；

4、鏈傳動認知、拼裝及張緊調節。

三）常用傳動、連接件認知及測量

1、常用滾動軸承及應用認知；

2、滑動軸承應用及認知；

3、螺栓聯接應用及認知。

四、主要構件及技術參數

1、交流減速旋轉電機: ≥40W  減速比1:30;

2、交流調速器: 調速范圍約0-60RPM ;

3、傳動參數標定系統：可顯示構件轉速及位移值。測量精度0.1%，帶液晶顯示屏；

4、交互式人機操作系統

★由可觸摸控制式觸屏電腦及配套多媒體軟件組成，人機觸屏界面尺寸≥12寸;

5、★內置有實訓平臺設備和易損品管理軟件系統，需為帶加密狗的正版軟件（驗收時驗證），可對購入的液壓設備進行標定錄入（具有編號、出廠序號、啟用日期、設備位置、出廠序號、廠家產地、設備條形碼明細等），對設備維修和保養進行相關的錄入和在線管理（設備維修：維修日期、條形碼編號、儀器名稱、損壞原因、維修詳細、維修結果、維修費用、經辦人；設備保養：保養日期、條形碼、設備名稱、出廠序號、保養內容等），具有一鍵統計功能，可隨時查詢實驗項目類鎖定相關硬件設備，具有項目查詢功能，可根據人員或者實驗室等信息進行實時檢索（提供人員登記界面：編號、姓名、畢業院校、專業、學歷、學位、部門名稱、實驗室名稱、獎罰情況、簡歷等信息），方便看學校和使用老師對實訓設備和維修保養進行在線管理，實訓室共配1套。（投標時需提供符合要求的軟件界面功能截圖4幅加蓋制造商印章）（實訓室共配1套）

6、★配有AI智能交互式教學系統模塊，（需提供VI模塊圖片，該模塊需具有明確的名稱和型號標示，可清晰的看到輸入端口、指示燈、拾音器模塊等）其中一套設備作為功能控制主機（實訓室設備其中1套設備設置為功能主機），該系統需具有AI智能識別系統，可實時通過語音對實訓臺的電氣模塊和機械執行系統進行實時語音控制動作，可對設備設計實訓方向進行多點可控的AI交互式實時互動教學，該系統在選配相應軟硬件后可兼容云庫擴展功能（需提供云庫運維平臺界面圖、內容包含數據倉庫、數據平臺、算法平臺等模塊介紹），智能云庫后續可實時更新并升級云庫內容，該模塊需具有5路以上輸出端口并配有指示燈，拾音器模組等內容。（投標時需提供符合要求的AI模塊系統實物模塊圖片、云庫界面圖片，需加蓋制造商印章）

7、主要構件類型

平面連桿14種；凸輪3種；平面齒輪8種；2K-H周轉輪系1種；三角輪機構2種；鏈輪1種；槽輪機構1種；滾動軸承4種；滑動軸承1種；連接螺栓4種；鍵4種。

五、       其它要求

1、需提供制造商在有效期內的質量管理體系認證、職業健康安全管理體系認證證書，需在國家認監委可查詢并在有效期內的證書。

2、該產品需提供國家企業標準信息公共服務平臺的相關標準證書證明材料復印件。

3、該產品需提供出廠質量檢驗報告復印件。
