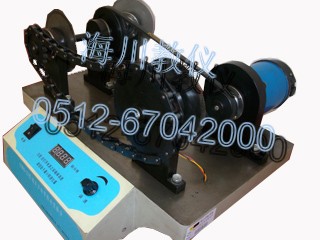

該設備可以提供鏈條、萬向節的運動特性測試和速度波動等測試，也可經過人機界面測試轉速波動曲線等數據。是一款專業的鏈條、萬向節傳動實驗臺。

1. 輸入電源電壓： AC220V± 10% 50HZ；
2. 控制電壓：安全控制電壓——DC24V，4.5A，帶自動短路保護功能；
3. 使用環境：溫度-10℃~+40℃相對濕度＜85%（25℃）海拔＜4000m（防塵防潮）；
4. 電機功率：100W；
5. 調速范圍：0-2000rpm；
6. 萬向節傳動角調節范圍：0～300；
7. 鏈輪齒數：Z1=12  Z2=26；
8. 節   距：t1=12.7  t2=25.4（雙節距）；
9. 產品尺寸：長×寬×高=540mm*355mm*320mm；
10. 凈   重：約為32kg 。

1、通過萬向聯軸節運動特性測試，分析實現萬向節等速傳動的條件,理解萬向節傳動過程速度波動的原因；
2、測試主動鏈輪和被動鏈輪的轉速波動曲線N-θ，最大轉速Nmax、最小轉速Nmin、回轉不均率ε；
3、測試萬向聯軸節正置狀態下的轉速波動曲線N-θ,及Nmax、Nmin、ε值；
4、測試萬向聯軸節在偏置（0-300可調）情況下的轉速波動曲線N-θ,及Nmax、Nmin、&eps
