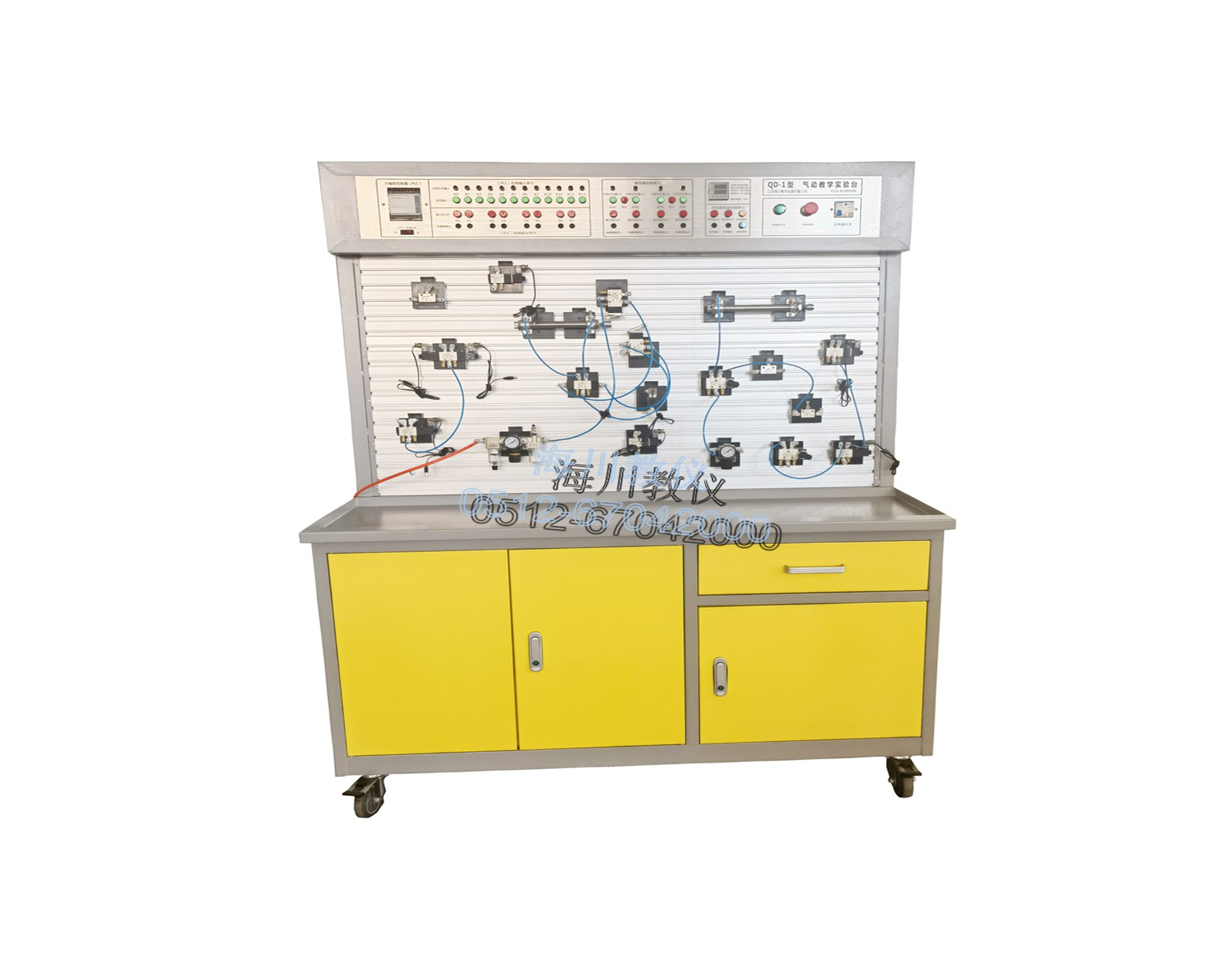

本實訓箱由鋁合金機箱、各種小型標準工業氣動元件、電氣控制部分、微型空氣壓縮機等組成，結構緊湊、輕便實用。實訓箱由氣動元件區域與電氣控制區域兩大部分組成，箱體采用鋁合金框架，輕便、實用,各氣動元件及電氣控制部件的接口均已留出，學生可自主搭接氣動回路和電氣控制回路。能開設氣動元件和電氣元件的識別、壓力控制回路、方向控制回路、速度控制回路、順序動作回路等實訓項目。即可作為相關實訓室的實訓設備，也可帶至教室作為示教設備。

氣動元件采用標準工業氣動元件，工作壓力最大可至1.0MPa。主要包含減壓閥、節流閥、電磁換向閥、手控?fù)Q向閥、氣控?fù)Q向閥、雙作用氣缸、快換接頭等。各氣動元件均帶有快換接頭，可用氣管自主搭接氣動回路，方便快捷。電氣控制部分主要由帶燈自復位按鈕、帶燈自鎖按鈕、直流繼電器、兩位旋鈕、磁性開關、接近開關等組成。各電氣控制部件的觸點均已引至面板的安全插座上，用專用實訓導線搭接電氣控制回路既方便又快捷。

一、主要參數：

1、 輸入電源：單相三線～220V±10% 50Hz；

2、 輸出電源：DC24V/2.5A；

3、 靜音空氣壓縮機：工作電源AC220V±10% 50Hz，

4、 輸入功率0.68kW，

5、 公稱容積24L，

6、 額定流量：116L/min，

7、 額定輸出氣壓1MPa。

二、實訓項目：

1、氣動元件的識別（功能與作用）；

2、電氣元件的識別（功能與作用）；

3、氣動控制回路：

a、卸荷回路；

b、減壓回路；

c、換向閥方向控制回路(電控、手控、氣控)；

d、單缸往復控制回路；

e節流調速回路（進氣、回氣）；

f、雙向節流調速回路；

g、速度換接回路；

h、磁性開關控制雙缸順序動作回路；

j、接近開關控制雙缸順序動作回路；

k、綜合控制回路、包含流量控制、方向控制、壓力控制、電氣部件的應用控制等。

三、產品配置


1、氣動元件的識別（功能與作用）；
2、電氣元件的識別（功能與作用）；
3、氣動控制回路：
a、卸荷回路；
b、減壓回路；
c、換向閥方向控制回路(電控、手控、氣控)；
d、單缸往復控制回路；
e節流調速回路（進氣、回氣）；
f、雙向節流調速回路；
g、速度換接回路；
h、磁性開關控制雙缸順序動作回路
