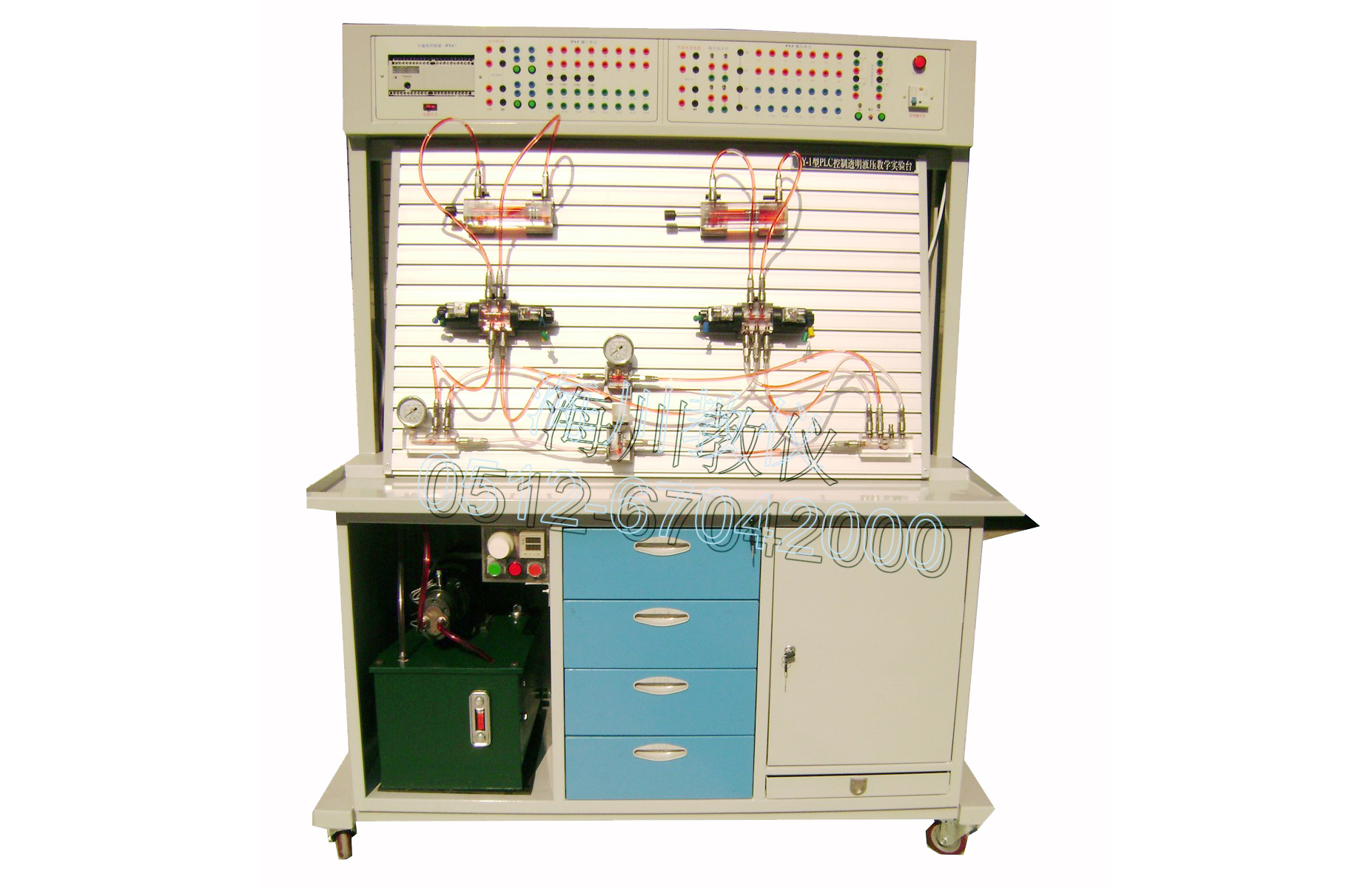

STY型 雙面透明液壓綜合教學實驗臺

STY型 雙面透明液壓實驗臺是根據用戶的需求，在充分利用現有實驗設備的基礎上，而設計的別具一格的雙面透明液壓實驗臺。本實驗臺提供兩組透明液壓元件，同時進行各自獨立的實驗。即減低了采購成本和又節約了實驗用地，在保證具備兩組完整實驗的基礎上，有效的節約了資源，具有較高的性價比！

該實驗臺所有的透明液壓元件均采用進口透明有機玻璃材料應現代加工工藝制作而成，可清晰直觀的觀察和了解到液壓元件的內部結構原理及液壓傳動回路的工作過程。

該系統既可對單個液壓元件的結構、工作原理及性能進行教學，也可以對常見基本回路的實驗演示學習，同時也可以進行液壓系統的課程設計和畢業設計。

一、主要特點:

1.實驗臺結構：主體2.0mm金屬板材制作，表面亞銀烤漆工藝處理美觀大方，面板陽極氧化處理，為適應可擴展實驗的需要，大面板(鋁質“T”型面板尺寸 ) 可供兩組同學進行各自的實驗。

2.閥體材料：有機玻璃加工制成，外形尺寸和實物相當，優良的耐熱性，力學強度好，耐侯性、耐化學藥品性能好；無化工污染環境使用十年至二十年的時間不會發黃、龜裂、變形；方便師生清晰的觀察到液壓傳動裝置的內部構造和油路。

3．電磁閥：根據電磁閥使用的特性，（電磁閥隨著工作時間的延長，溫度會逐漸升高，造成由有機玻璃制成的透明閥體產生熱效應及久而久之造成的材料局部物理特性發生改變造成泄漏的現象）海川公司的技術部設計了獨特的散熱模塊，將閥體發熱部分的溫度控制在65度以內，進而避免了由此造成的泄漏事件。

4.插接方式：閉合式防漏快插接頭使實驗回路的組裝更簡便、快捷、清潔、干凈。

5.元件模塊化 ：各液壓元件成獨立模塊，配有方便安裝的底板，可以隨意在“T”型槽式鋁合金型材板上組建各種實驗回路，操件快捷簡單。

6．可擴展實驗：在保證設備穩定的情況下提供可擴展性，大鋁合金面板組裝平臺為擴展提供了必要的硬件基礎。

該設備適應現代實驗教學的先進性 開放性和可擴展性三個層次的實驗教學要求。充分體現該設備的機電一體化教學的多功用性。

A．在保證現有實驗的前提下還可進行氣動硬件的搭接，進行相應的氣動實驗；

B．在硬件支撐下還可實現送料機構、機械手抓取機構、挖掘機機構等擴展實驗。

 7．易維護  易維護設計，維護檢修工作量小，脫油前和脫油后元件分開放置、并設有回油盤可對資源進行回收實現二次利用。因為獨特的防護和易維護設計，需維護的器件特別少且易于維護，運行狀態下可以方便簡單地維護，整機維護時間短，工作量小，且不需要經常維護。極大地提高了系統的靈活性、安全性、穩定性、可管理性以及可擴展性的要求

8.系統安全性能：液壓元件的最大承受壓力為1.2Mpa,額定工作壓力為0.8Mpa，是安全的低壓實驗系統。電源帶漏電保護，漏電（漏地電流超30mA自動斷電），缺相，自動斷開總電源，控制電路均為24V直流安全電壓

9.控制多元化：軟件控制、繼電器控制 、時間繼電器控制、手動控制等

二、實驗內容

     1、液壓原理基礎實驗

    2、液壓10大類44項基本回路 擴展達九十多種

⑴調壓控制回路

1.溢流閥壓力調定回路；           2.溢流閥單級遠程調壓回路；

3．多級溢流閥調壓回路；          4.溢流閥限制低壓回路；（平衡回路）

⑵減壓回路

5.一級減壓回路                   6.二級減壓

⑶卸荷回路

7．三位四通換向閥的卸荷回路      8.卸荷閥的卸荷回路

9.二位二通閥卸荷回路            10.溢流閥卸荷回路

⑷穩壓回路

11.液控單向閥保壓回路

⑸卸壓回路

12.節流閥卸壓回路                13.順序閥的泄壓回路

⑹調速回路

14.進油節流調速回路              15.回油節流調速回路

16.旁路節流調速回路              17.調速閥控制調速回路

18.差動連接增速回路              19.用電磁閥和調速閥的減速回路

20.二位三通控制的差動回路

21.二次進給工作回路              22.三次進給工作回路

23.差動工作換接回路              24.差動全壓換接回路

⑺同步回路

25.節流閥控制的同步回路           26.分流閥控制的同步回路

27.調速閥控制的同步回路           28.雙缸同步回路

 29.液壓缸串聯同步回路             30.液壓缸串聯同步回路

⑻ 換向回路

31.換向閥控制換向回路         32.液動換向閥控制換向回路

33.順序閥控制順序回路        34.二位四通閥行程開關控制的順序回路

35.壓力繼電器控制的順序回路   36.單向閥控制順序動作回路

37.壓力控制順序動作回路

⑼鎖緊回路

38.用換向閥鎖緊回路               39.液控單向閥鎖緊回路

40.單向閥鎖緊回路

（10）緩沖回路

41.節流閥的緩沖回路               42.溢流閥的緩沖回路

三、實驗臺主要組成
　　實驗臺由實驗臺架、液壓泵站、常用液壓元件、電氣控制單元等幾部分組成。
    ① 實驗臺架
　　實驗臺架由鐵制主體框架、鋁型材操作面板，等組成。

工作臺尺寸：長×寬×高＝1500mm×750mm×1850mm  (其包裝重量約220kg)，安裝面帶“T”溝槽形式的鋁合金型材結構

②  液壓泵站

系統額定工作壓力：0.8 Mpa。
（1）電機—泵裝置（臺）

泵可選擇齒輪泵、擺線泵、葉片泵等任一種。電機：直流電機，功率350W，轉速0～1450r/min；直流調速器調速。內置于實驗臺內。

（2）油箱：公稱容積30L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等

③工作電源：

帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
