YD- 2型 智能數據采集系統液壓實驗臺


        具有開發測試分析系統，通過對流量、壓力、功率、轉速、扭距、位移、時間、溫度、計算機人機畫面 -- 計算機智能數據采集、分析、處理、--自動生產報表、曲線等一系列智能化動作后,完成各類常規的液壓回路、馬達、各類閥泵的動靜態測試等實驗。通過實驗， 對液壓系統的性能測試、智能控制、遠程控制及液壓系統和計算機的通訊技術得以掌握和提高。

一、技術參數：

1） 輸入電源電壓：三線五線AC380V± 10% 50HZ；

2） 模塊和元件直流電壓：DC24V，4.5A，帶自動短路保護功能；

3） 控制電壓：安全控制電壓——DC24V；

4） 使用環境：溫度-10℃~+40℃相對濕度＜85%（25℃）海拔＜4000m（防塵防潮）；

5） 產品尺寸：長×寬×高=1600mm*670mm*1820mm；

6） 額定壓力：<=6.3Mpa；

7） 凈重：約為295kg ；

8） 液壓泵組：配有變量葉片泵和進口驅動電機，油箱公稱容積60L；泵組功率1.5KW，額定壓力6.3 Mpar，轉速1450r/min時流量為12L/min ，公稱排量6.67mL/r，容積效率 90%；

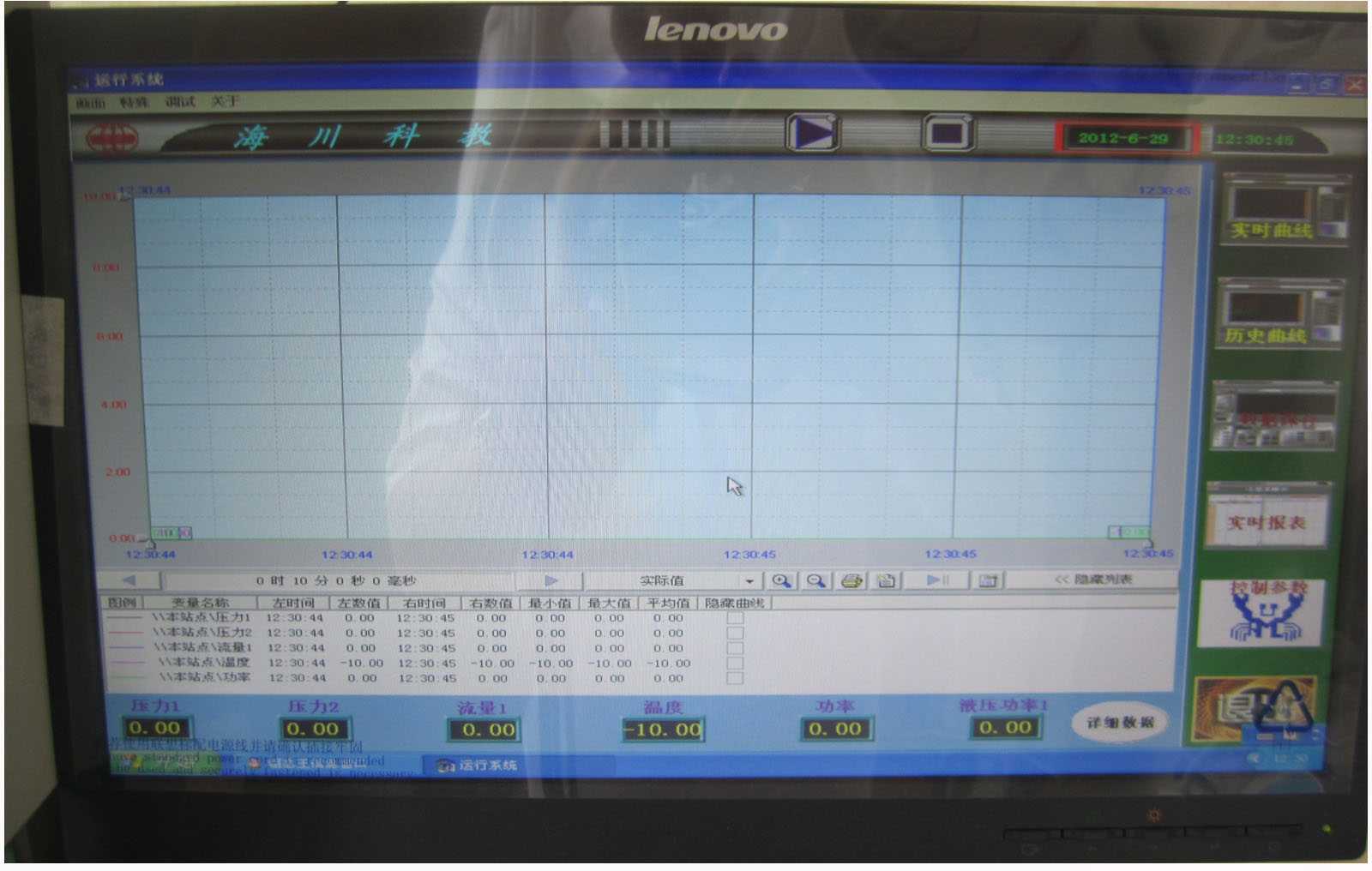

9） 采集系統：32位通道12位精度PCI數據采集卡，配備10個通道以上的數據采集軟件，軟件各通道項目參數可自行設定，能進行數據采集與模擬輸出控制；軟件具有實時曲線與歷史曲線功能、數據報表功能，可將采集數據收集于數據庫中，并可根據需要調出各項數據繪制X/Y關系曲線圖；

二、主要特點:

1、實驗臺：全鋼框架，主材以2.0mm厚度鋼板為主材，泵組封閉隱藏式設計，實驗臺帶抽屜、存儲柜和放置支架，實驗平臺設計有回油盤；裝有帶自鎖結構的萬向輪，方便設備的移動和定位。

2、連接方式及密封材料：液壓連接方式采用閉鎖式快換接頭，密封件均為進口高密封度產品，使用過程不漏油。

3、電氣元件：電源品牌為臺灣明緯，電氣開關品牌為HGG海格電氣，繼電器組品牌為日本Omron歐姆龍，交流接觸器品牌為法國施耐德SE。另配有繼電器組、電磁閥電控單元、電氣按鈕模塊和時間繼電器模塊，電氣接入端口均附在實驗臺電氣控制面板上，利用實驗導線可在實驗時方便的進行插拔連接；

4、安全性能：該設備帶電氣接地、漏電保護（漏地電流超30mA自動斷電），缺相保護，直流過載保護。控制電路均為24V直流安全電壓，電氣導線為安全型高絕緣實驗導線。

5、多種控制方式：PLC控制、繼電器控制、手動控制、軟件控制等多種控制方式。

6、軟件：隨設備配有3套軟件，分別為：1套數據采集系統軟件、和1套液壓仿真教學軟件、1套組態液壓回路通訊控制軟件；

液壓仿真軟件：

利用仿真設計軟件，不僅可以對各種閥的結構進行演示，還可設計回路，并進行參數調整及仿真動作。學生在實際搭接實驗回路前，可以利用該軟件在計算機上反復修改實驗方案，直至仿真運行成功。然后再運用液壓實驗裝置實際搭接設計回路，有前面仿真系統練習基礎，一般實際搭接較為順利。從而提高了實驗效率。

1、有液壓、電氣標準元件圖庫，并可在回路中設置相關元件的技術參數。能進行液壓知識的學習以及回路的設計、測試和模擬；

2、可設計并繪制符合工業標準化的回路圖，包括：液壓回路圖、電氣控制電路圖、液電-控制回路；

3、軟件能夠判別回路設計是否正確，并給出提示；

4、軟件能反映出當時液壓臺油路壓力，流量方便原理計算，提供免費升級。

三、實驗項目：

1. 標準系列液壓元件工作原理認識實驗液

2、液壓元件性能測試實驗；

3、液阻特性性能測試實驗；

4、液壓回路組態畫面演示及控制實驗；

液壓典型回路演示與控制仿真控制、能形象地液壓油的流動方向、各種液壓閥內部閥芯的工作狀態、油缸的工作過程和齒輪泵的工作原理；能實現與硬件的直接連接，并能將硬件信息反饋給軟件，實現軟件與硬件的自動同步工作。

（1）、節流閥換接回路；             （2）、節流閥控制的同步回路；

（3）、進油節流調速回路；           （4）、兩級調壓回路；

（5）、旁路節流調速回路；           （6）、三位四通換向回路；

（7）、順序閥控制的順序回路；       （8）、壓力繼電器控制順序回路；

（9）、改變溢流閥彈簧壓力調壓回路； （10）、接近開關控制的順序回路；

（11）、差動回路；                 （12）、二位四通換向回路；

（13）、電磁換向閥的泄壓回路；      （14）、隔離壓力波動的穩壓回路；

（15）、回油節流調速回路；          （16）、節流閥控制雙程同步回路；

（17）、快慢速切換回路；            （18）、平衡回路；

（19）、液控單向閥鎖緊回路；        （20）、液控單向閥保壓回路；

5、 液壓基本回路實驗

（1）、壓力控制回路實驗；

A、限壓回路：

a、壓力調定回路；      b、溢流閥單級遠程調壓回路；c、多級溢流閥調壓回路；

d、溢流閥限制低壓回路（平衡回路）。

B、變壓回路：

a、一級減壓回路；      b、二級壓力回路；多路減壓回路。

C、卸荷回路：

a、換向閥的卸載回路；  b、電磁換向閥的卸荷回路；

c、二位二通閥卸荷回路；d、溢流閥卸荷回路。

D、穩壓回路：

a、液控單向閥保壓回路。

E、卸壓回路：

a、節流閥卸壓回路；     b、溢流閥卸壓回路；      c、順序閥卸壓回路。

F、減壓回路

a、減壓閥的減壓回路

（2）、速度控制回路實驗；

A、調速回路：

a、進油節流調速回路（定壓節流調速回路、變壓節流調速回路）；

b、回油節流調速回路；                 c、流量閥短接的速度換接回；

d、調速閥控制調速回路Ⅰ（進油：調速閥定壓節流調速、調速閥變壓節流調速）；

e、調速閥控制調速回路Ⅱ（回油：旁路調速）；

f、差動連接增速回路；                  g、電磁閥和調速閥的減速回路；

h、節流閥串/并聯的二次進給回路；       i、調速閥串/并聯的二次進給回路；

j、調速閥串聯的速度換接回路；          k、調速閥并聯的速度換接回路；

l、差動全壓換接回路；                  m、二位三通控制的差動回路；

n、三位四通控制的差動回路；            o、二次進給回路；

p、三次進給回路；                      q、差動工作換接回路；

r、用變量泵和液壓缸組成的容積調速回路；s、用變量泵和節流閥的容積調速回路；

t、用變量泵和調速閥組成的容積調速回路。

B、同步回路：

a、節流閥控制的同步回路；              b、調速閥控制的同步回路；

c、雙缸同步回路；                      d、多回路作用缸自動控制回路。

（3）、方向控制回路實驗；

A、換向回路：

a、換向閥控制換向回路；                b、行程閥的順序動作回路；

c、順序閥的順序動作回路；              d、順序閥的平衡回路；

e、電氣行程開關控制的順序動作回路；    f、壓力繼電器控制的順序動作回路；

g、單向閥控制順序動作回路。

B、鎖緊回路：

a、用換向閥鎖緊回路；                  b、液控單向閥的閉鎖回路；

c、單向閥鎖緊回路；                    d、用“O”型、“H”型機能換向閥的閉鎖回路

C、順序回路：

a、采用順序閥的順序動作回路；          b、采用電氣行程開關的順序動作回路；

c、采用壓力繼電器的順序動作回路。

D、平衡回路：

a、采用順序閥的平衡回路；              b、采用液控單向閥的平衡回路；

c、采用單向調速閥的平衡回路；          d、采用單向節流閥的平衡回路。

E、緩沖回路：

a、采用溢流閥的平衡回路；              b、采用調速閥的緩沖回路；

c、采用節流閥的緩沖回路。

（4）、其它綜合組裝和擴展性回路實驗。

6、智能化數據采集系統實驗：壓力、流量、功率轉速、溫度等數據的實時實驗數據采集、分析、處理、即時顯示、實驗曲線自動生成、打印等功能。

7、可編程序控制器（PLC）電氣控制實驗，機電液一體化控制實驗。

（1）、PLC的指令編程，梯形圖編程的學習；

（2）、PLC編程軟件的學習及使用；

（3）、PLC與計算機的通訊，在線調試、監控；

（4）、PLC對液壓傳動控制中的應用及控制方案的優化。

......................................................................................................................................................................................................................................................................................................................................................................
特別說明：

    海川會盡力為您提供標準、全面的信息，但信息中的數據和參數可能隨時會更新調整。
    產品圖片僅供參考，請以銷售實物為準。
    產品內容如有變動，恕不另行通知

1. 標準系列液壓元件工作原理認識實驗液
2、液壓元件性能測試實驗；
（1）、液壓泵性能測試實驗；
a、液壓泵的空載性能測試；
b、液壓泵的機械效率、容積效率、總效率的特性測試。
（2）、溢流閥的靜態特性實驗；
a、
